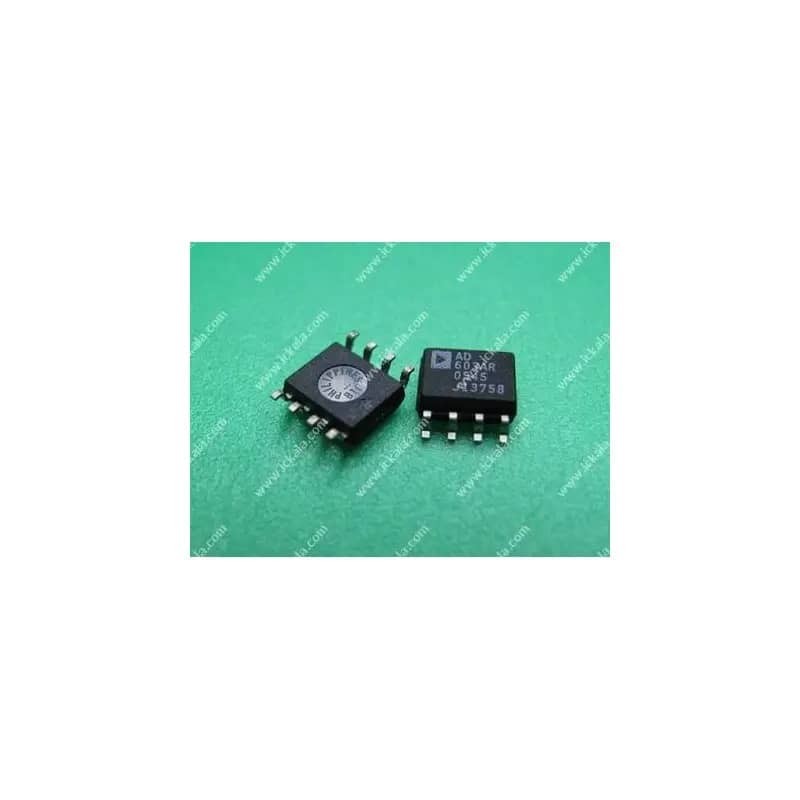

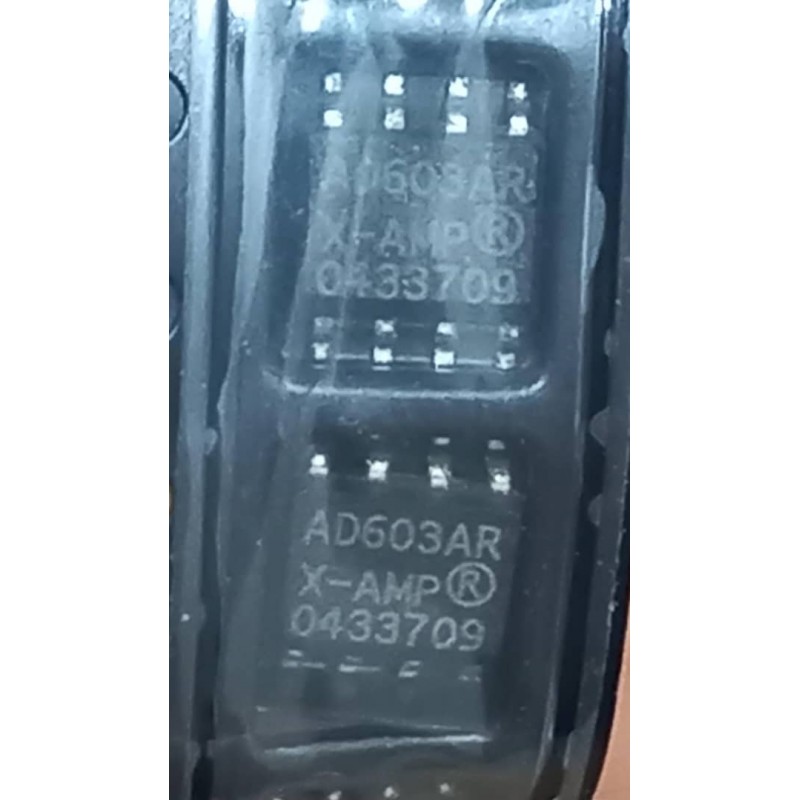

مشخصات، دیتاشیت، قیمت و خرید AD603AR اورجینال

آی سی AD603AR یک آپ امپ Variable Gain با قابلیت AGC با پهنای باند 90MHz و SlewRate=275  نوع SMD با پکیج 8-SOIC می باشد.

آی سی AD603 یک تقویت کننده با گین متغیر کم نویز برای کاربردهای آر اف RF و آی اف IF که دارای سیستم AGC می باشند است.

این آی سی قابلیت دادن گین -11 تا -33 را در پهنای باند 90 مگاهرتز و گین +9 تا +51 را در پهنای باند 9 مگاهرتز دارد.- یک تقویت‌کننده متغیر (VGA) یا کنترل‌کننده gain خودکار (AGC) با دقت بالا.

مشخصات کلی

وضعیت تولید :توقف تولید

نوع نصب :SMD

Package :SOIC-8

نوع :صنعتی

نوع عملکرد(Function Type) :آپ امپ

دمای کاری(سانتیگراد) :-40 to 85

مشخصات تغذیه

ولتاژ تغذیه تکی :9.5 to 12.6

ولتاژ تغذیه دوبل (ولت) :±4.75 to 6.3

حداکثر جریان - تغذیه (میلی آمپر) :12.5

نوع تغذیه :تعذیه دوبل و تغذیه تکی

عملکرد دینامیکی

نرخ افزایش ولتاژ بر اساس V/µs :275

حداکثر جریان - بایاس ورودی (nA) :200

پهنای باند -3 dB براساس مگاهرتز :90

آپ امپ (Op Amps)

نوع آپ امپ :Variable Gain

حداکثر جریان خروجی هر کانال (mA) :50

تعداد تقویت کننده در قطعه :

مهم‌ترین ویژگی‌ها و کاربرد‌ها:

- کنترل Gain با ولتاژ (dB-linear): میزان تقویت (گین) آن به صورت لگاریتمی با یک ولتاژ کنترل خارجی (مثلاً ۰ تا ±۱ ولت) به راحتی تغییر می‌کند.

- محدوده گین متغیر: معمولاً در محدوده ۰ تا +۴۰ دسی‌بل یا -۱۰ تا +۳۰ دسی‌بل (بسته به پیکربندی) قابل تنظیم است.

- پهنای باند بالا: تا ۹۰ مگاهرتز عمل می‌کند.

- کاربرد‌های اصلی:

    - سیستم‌های کنترل gain خودکار (AGC)

    - پیش‌تقویت‌کننده‌های صوتی و ویدئویی

    - دستگاه‌های تست و اندازه‌گیری (مانند اسیلوسکوپ)

    - سیستم‌های ارتباطی و مودم‌ها

    - فشرده‌سازی دینامیکی سیگنال
