نمایش بزرگتر
AD603AQ نظامی
کد کالا: 54639
نو (جدید)
دسته‌بندی: تقویت کننده خطی - آپ امپ ها

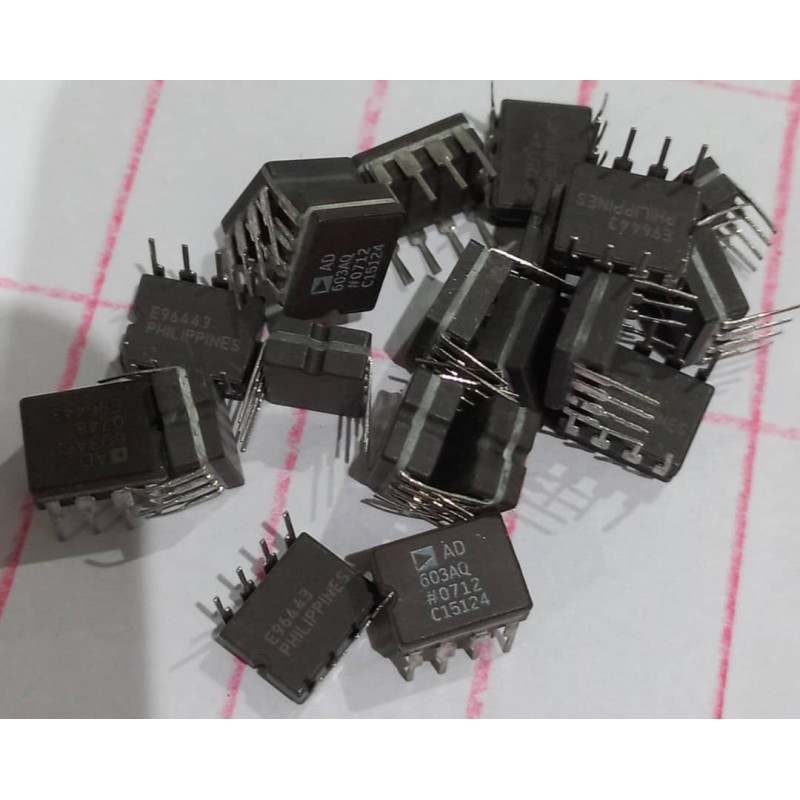

آی سی AD603AQ نظامی گریدA کیفیت بسیار بالا ژاپنی
یک آپ امپ Variable Gain با 1 کانال با پهنای باند 90MHz و SlewRate=275 با ولتاژ آفست ورودی نوع DIP با پکیج 8-CERDIP می باشد.
ویژگی های کالا
ولتاژ تغذیه تکی9.5 to 12.6نوع آپ امپVariable Gain
وضعیت تولیدفعال
ولتاژ تغذیه دوبل (ولت)±4.75 to 6.3حداکثر جریان خروجی هر کانال (mA)50
نوع نصبDIPPackageCDIP-8نوع صنعتی
نوع عملکرد(Function Type)
آپ امپ نرخ افزایش ولتاژ بر اساس V/µs275
حداکثر جریان - تغذیه (میلی آمپر)12.5حداکثر جریان
- بایاس ورودی (nA)200تعداد تقویت کننده در قطعه1پهنای باند -3 dB براساس مگاهرتز90نوع تغذیهتعذیه دوبل و تغذیه تکی
حداکثر ولتاژ تغذیه دوبل (±) (ولت)6.3دمای کاری(سانتیگراد)-40 to 85
لیست دیگر فروشندگان این کالا
-
جدید
AD603AR اورجینال
فروشنده: الکترونیک دانشجوارسال از: 2 روزکاری دیگرIn stock quantity: 15 Item minimum quantity: 1 Item8,910,000 ریالIn stock quantity: 15 Item minimum quantity: 1 Item
دانلود
اطلاعات بیشتر
آی سی اورجینال با کیفیت خیلی بالا شرکت فیلیپس
توضیحات کلی
AD603 یک تقویت‌کننده کم نویز و کنترل‌شده با ولتاژ برای استفاده در سیستم‌های RF و IF AGC است. این تقویت‌کننده، بهره‌های دقیق و قابل انتخاب از -11 dB تا +31 dB با پهنای باند 90 مگاهرتز یا +9 dB تا 51+ dB با پهنای باند 9 مگاهرتز را فراهم می‌کند. هر محدوده بهره میانی را می‌توان با استفاده از یک مقاومت خارجی تنظیم کرد. چگالی طیفی نویز ارجاعی ورودی تنها 1.3 nV/√Hz است و مصرف برق در تغذیه ±5 ولت توصیه‌شده 125 میلی‌وات است.
ویژگی‌ها
کنترل بهره خطی بر حسب دسی‌بل
محدوده بهره قابل برنامه‌ریزی پینی
-۱۱ دسی‌بل تا +۳۱ دسی‌بل با پهنای باند ۹۰ مگاهرتز
۹ دسی‌بل تا ۵۱ دسی‌بل با پهنای باند ۹ مگاهرتز
هر محدوده میانی، به عنوان مثال -۱ دسی‌بل تا +۴۱ دسی‌بل با پهنای باند ۳۰ مگاهرتز
پهنای باند مستقل از بهره متغیر
۱.۳ nV/√Hz چگالی طیفی نویز ورودی
±۰.۵ دسی‌بل دقت بهره معمول
کاربردها
تقویت‌کننده‌های RF/IF AGC
کنترل‌های بهره ویدئو
توسعه‌های محدوده A/D
اندازه‌گیری‌های سیگنال
