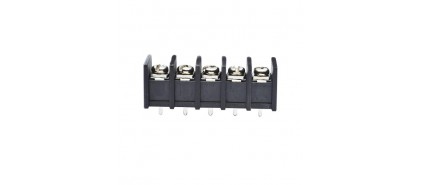

سری DG35 یا KF35

در این بخش انواع ترمینال پنلی سری DG35 یا KF35 قرار دارد.
سری DG35 یا KF35

5 کالا

جستجوی هوشمند کانکتور روبردی

کاربرد کانکتور

مدل کانکتور

نوع کانکتور

تعداد ردیف

تعداد پین کانکتور

ولتاژ قابل تحمل (ولت)

حداکثر جریان عبوری ( آمپر )

فاصله دو پین کانکتور (mm)

  • ترمینال پیچی DG35 - مشکی - 6 پایه - صاف
    جزئیات و دیتاشیت
    DG35C-8/5-6PIN
    افزودن به لیست پروژه ها
    افزودن به لیست مقایسه
    119,000 ریال 119000

    مشخصات

    تعداد ردیف : 1
    نوع نصب : DIP
    جنس بدنه : پلاستیکی
    حداکثر جریان عبوری ( آمپر ) : 20
    ولتاژ قابل تحمل (ولت) : 300
    نوع کانکتور : نری
    محدوده سیم قابل استفده : 12 to 26 AWG
    زاویه نصب : صاف (صفر درجه )
    تعداد پین کانکتور : 6
    مدل کانکتور : DG35
    کاربرد کانکتور : روبردی
    دمای کاری(سانتیگراد) : -20 to 75
    فاصله دو پین کانکتور (mm) : 8.5
    عرض(mm) : 14
    طول(mm) : 55
    ارتفاع(mm) : 15
  • ترمینال پیچی DG35 - مشکی - 5 پایه - صاف
    جزئیات و دیتاشیت
    DG35C-8/5-5PIN
    افزودن به لیست پروژه ها
    افزودن به لیست مقایسه
    101,000 ریال 101000

    مشخصات

    تعداد ردیف : 1
    نوع نصب : DIP
    جنس بدنه : پلاستیکی
    حداکثر جریان عبوری ( آمپر ) : 20
    ولتاژ قابل تحمل (ولت) : 300
    نوع کانکتور : نری
    محدوده سیم قابل استفده : 12 to 26 AWG
    زاویه نصب : صاف (صفر درجه )
    تعداد پین کانکتور : 5
    مدل کانکتور : DG35
    کاربرد کانکتور : روبردی
    دمای کاری(سانتیگراد) : -20 to 75
    فاصله دو پین کانکتور (mm) : 8.5
    عرض(mm) : 14
    طول(mm) : 45
    ارتفاع(mm) : 15
  • ترمینال پیچی DG35 - مشکی - 2 پایه - صاف
    جزئیات و دیتاشیت
    DG35C-8/5-2PIN
    افزودن به لیست پروژه ها
    افزودن به لیست مقایسه
    سفارش خارج 51900

    مشخصات

    تعداد ردیف : 1
    نوع نصب : DIP
    جنس بدنه : پلاستیکی
    حداکثر جریان عبوری ( آمپر ) : 20
    ولتاژ قابل تحمل (ولت) : 300
    نوع کانکتور : نری
    محدوده سیم قابل استفده : 12 to 26 AWG
    زاویه نصب : صاف (صفر درجه )
    تعداد پین کانکتور : 2
    مدل کانکتور : DG35
    کاربرد کانکتور : روبردی
    دمای کاری(سانتیگراد) : -20 to 75
    فاصله دو پین کانکتور (mm) : 8.5
    عرض(mm) : 14
    طول(mm) : 18
    ارتفاع(mm) : 15
  • ترمینال پیچی DG35 - مشکی - 3 پایه - صاف
    جزئیات و دیتاشیت
    DG35C-8/5-3PIN
    افزودن به لیست پروژه ها
    افزودن به لیست مقایسه
    سفارش خارج 69100

    مشخصات

    تعداد ردیف : 1
    نوع نصب : DIP
    جنس بدنه : پلاستیکی
    حداکثر جریان عبوری ( آمپر ) : 20
    ولتاژ قابل تحمل (ولت) : 300
    نوع کانکتور : نری
    محدوده سیم قابل استفده : 12 to 26 AWG
    زاویه نصب : صاف (صفر درجه )
    تعداد پین کانکتور : 3
    مدل کانکتور : DG35
    کاربرد کانکتور : روبردی
    دمای کاری(سانتیگراد) : -20 to 75
    فاصله دو پین کانکتور (mm) : 8.5
    عرض(mm) : 14
    طول(mm) : 28
    ارتفاع(mm) : 15
  • ترمینال پیچی DG35 - مشکی - 4 پایه - صاف
    جزئیات و دیتاشیت
    DG35C-8/5-4PIN
    افزودن به لیست پروژه ها
    افزودن به لیست مقایسه
    سفارش خارج 97300

    مشخصات

    تعداد ردیف : 1
    نوع نصب : DIP
    جنس بدنه : پلاستیکی
    حداکثر جریان عبوری ( آمپر ) : 20
    ولتاژ قابل تحمل (ولت) : 300
    نوع کانکتور : نری
    محدوده سیم قابل استفده : 12 to 26 AWG
    زاویه نصب : صاف (صفر درجه )
    تعداد پین کانکتور : 4
    مدل کانکتور : DG35
    کاربرد کانکتور : روبردی
    دمای کاری(سانتیگراد) : -20 to 75
    فاصله دو پین کانکتور (mm) : 8.5
    عرض(mm) : 14
    طول(mm) : 35
    ارتفاع(mm) : 15
نمایش 1 - 5 از 5 قلم کالا
