مشخصات، دیتاشیت، قیمت و خرید CMX981Q1

 بلوک‌های داخلی (فنی)

• مسیر Tx (ارسال I/Q): مدولاتور π/4 DQPSK (قابل Bypass)، فیلترهای FIR قابل برنامه‌ریزی، تنظیم Gain/Phase/Offset، و ۲× DAC سیگما-دلتا ۱۴بیتی.

• مسیر Rx (دریافت I/Q): ۲× ADC سیگما-دلتا ۱۶بیتی، فیلتر anti-alias/decimation، تنظیم Gain/Offset، و FIRهای قابل برنامه‌ریزی.

• Aux: یک ADC ده‌بیتی ۶ ورودی + ۴× DAC ده‌بیتی برای کنترل/اندازه‌گیری بخش RF (مثل AFC/AGC/RSSI و …).

• Voice codec: ADC/DAC صوتی ۱۴بیتی + آمپلی‌فایر اسپیکر 130mW@8Ω و ایرپیس 16.5mW@32Ω.

• رابط‌ها: C-BUS و ۳ رابط سریال سریع (FSB).

تغذیه و کلاک

• آی‌سی اساساً تغذیه 2.5V دارد و I/O تا 3.3V tolerant است.

• Operating limits:

• VDDIO: 2.25 تا 3.6V

• VDDTX/VDDRX/VDDAUX/VDDVC/VDDPA/VDDD: 2.25 تا 2.75V

• MCLK: نامی 9.216MHz و محدوده 0.5 تا 12.5MHz

مصرف جریان (طبق دیتاشیت، شرایط تست مشخص)

• All powersaved (MCLK خاموش): حدود 50µA

• Not powersaved (MCLK=9.216MHz): تیپیک 30mA تا ماکس 35mA

پکیج

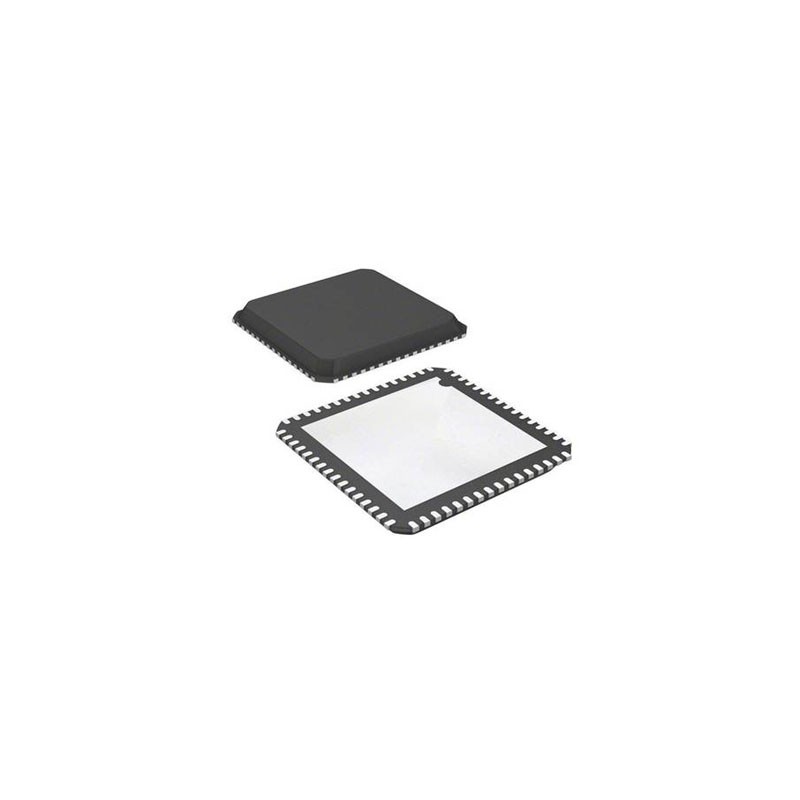

• Q1 = 64-pin VQFN

• پد حرارتی وسط: یا بدون اتصال است یا فقط مجاز است به VSSRX (Analog GND) وصل شود.
