XILINX JTAG USB Programmer

کد کالا: 12718

نو (جدید)

دسته‌بندی: پروگرامر

موجودی: این محصول در انبار موجود نیست

پروگرامر USB چیپ FPGA و CPLD های XILINX مدل Platform jtag USB

مدل NFP124

جزییات بیشتر

سفارش خارج
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

مستندات فنی و دیتاشیت


دانلودها: 0
دانلودها: 0


اطلاعات بیشتر

پروگرامر USB چیپ FPGA و CPLD های XILINX مدل Platform Cable USB

با توجه به اينكه هیچ پروگرامری غیر از پروگرامر Platform jtag USB قابلیت برنامه ریزی چیپ های XILINX را در نرم افزار ISE ندارد و با توجه به مزيتهاي بسيار زیاد این پروگرامر، بر آن شديم تا این پروگرامر را كه قابليت كار با پورت USB  را دارد طراحي كنيم.

این پروگرامر دقیقا همانند پروگرامر اصلی خود شرکت XILINX بوده و هیچ تقاوتی با آن ندارد. نام تجاری این پروگرامر Platform Cable USB است که در تمامی نسخه های  نرم افزار ISE پشتیبانی می شود.
این پروگرامر در داخل شرکت نوآوران الکترونیک طراحی و ساخته شده است و در صورت بروز هر گونه مشکلی در کارکرد آن، دانش فنی تعمیرات وجود دارد ! (هیچ کدام از نمونه های وارداتی دارای ضمانت معتبر نبوده و در صورت بروز هر گونه مشکلی از سمت شما، باید پروگرامر خود را دور بیاندازید ! )
در ضمن سخت افزار اين محصول دقيقا مشابه نمونه خارجي آن بوده و هيچ تفاوتي در عملکرد با آن ندارد.
همچنين اين محصول دارای راهنمای کاملا فارسي مي باشد.

لینک نمونه اصلی محصول تولید شرکت XILINX :
httpS://www.xilinx.com/products/boards-and-kits/hw-usb-g.html

قابلیت ها



  • برنامه ریزی تمامی تراشه های XILINX
  • کانکتورهای JTAG چهارده و ده پین استاندارد جهت برنامه ریزی چیپ روی برد به همراه کابل های رابط 2.54mm و 2mm
  • ارتباط از طریق پورت USB1.1 و USB2.0
  • برنامه ریزی تمامی آی سی ها با ولتاژ کاری 1.5V تا 5V
  • پشتیبانی از CONFIG مدهای Boundary Scan و Slave-Serial
  • سازگاری کامل با iMPACT and ChipScope™ tool support in ISE® software
  • قابلیت تنظیم فرکانس کلاک (TCK) تا 24 مگاهرتز
  • سازگاری کامل با نرم افزار ISE (تمامی نسخه ها)
  • نمایشگر تغذیه و برنامه ریزی
  • سازگاری با تمامی کامپیوتر های PC و Laptop
  • تامین تغذیه از طریق پورت USB (عدم نیاز به منبع تغذیه جداگانه)
  • سازگاری کامل با تمامی ویندوز های 32 بیتی و 64 بیتی (WIN10 , WIN8.1 , WIN8 , WIN 7 , WIN XP , WIN 2000)



نرم افزار پروگرامر

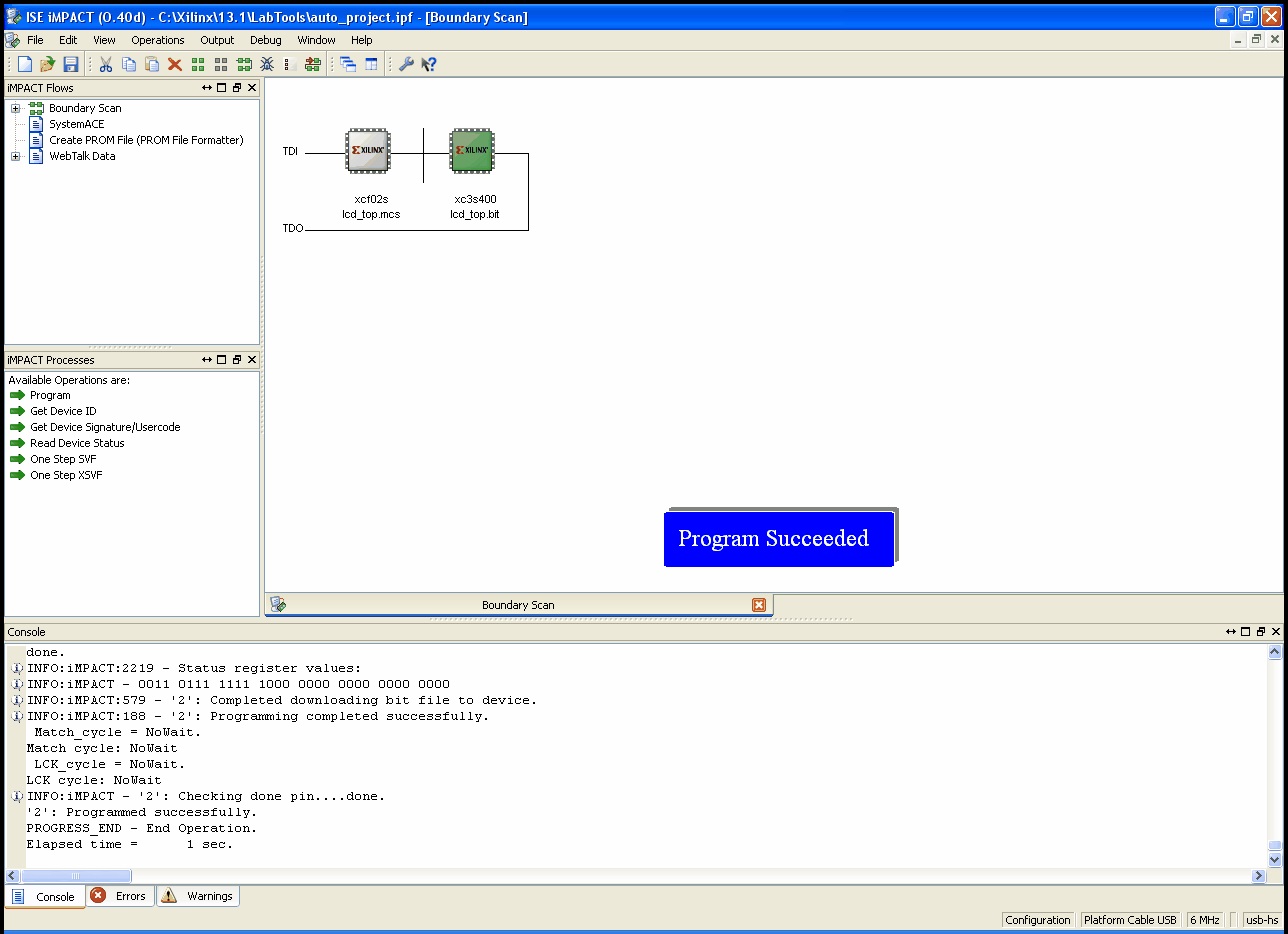

نرم افزار iMPACT









محتویات DVD محصول



(XILINX ISE last version (14.1 or later
XILINX ISE 8.1
XILINX Chipscope
XILINX Simulation
Datasheets
Electronic Softwares
Manual
USB Driver
Utilities programs
autorun.exe



محتویات جعبه محصول



  • پروگرامر
  • کابل رابط 14 پین استاندارد (2.54mm)
  • کابل رابط 10 پین استاندارد (2.54mm)
  • کابل رابط 14 پین کوچک (2mm)
  • کابل رابط 6 پین استاندارد (2.54mm)
  • کابل رابط USB
  • دی وی دی نرم افزارها به همراه فایل راهنمای محصول (PDF)
  • کارت گارانتی
