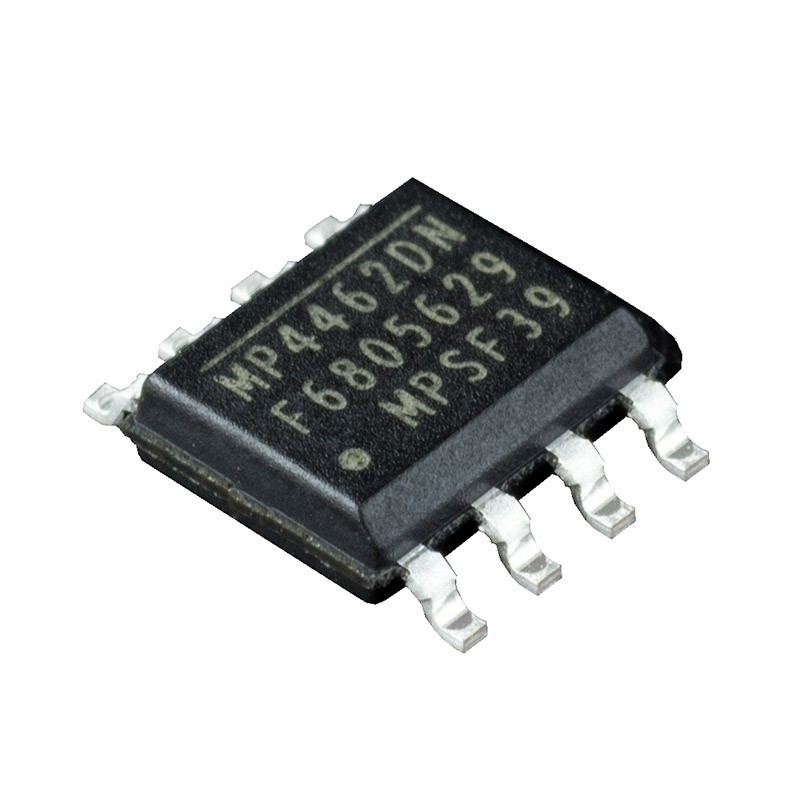

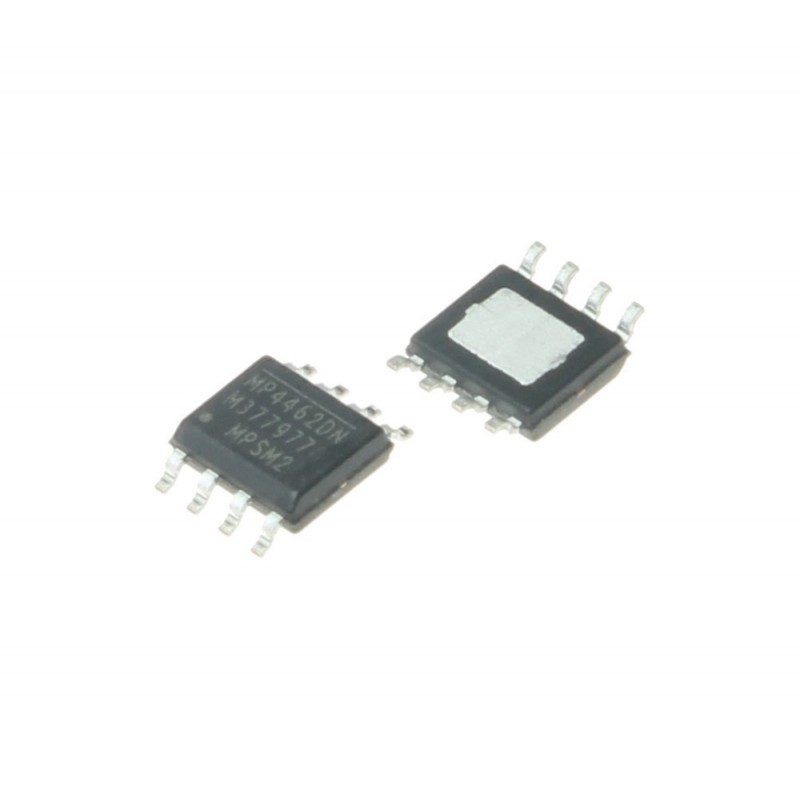

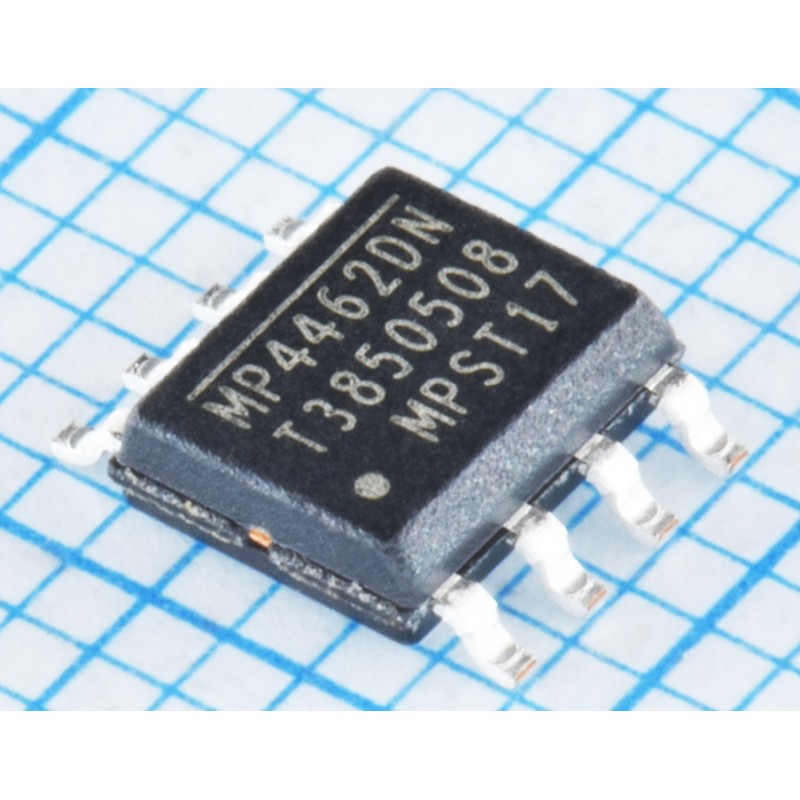

مشخصات، دیتاشیت، قیمت و خرید MP4462DN

MP4462DN از خانواده رگولاتور سوئیچینگ می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند Monolithic Power Systems
• پکیج SO-8
• نوع نصب روی برد SMD
• کارکرد Step-Down
• حداقل دمای عملیاتی -40 درجه سانتیگراد
• حداکثر دمای عملیاتی +125 درجه سانتیگراد
• تعداد خروجی 1 خروجی
• حداکثر ولتاژ ورودی 36 ولت
• جریان خروجی 3.5 آمپر
• حداقل ولتاژ ورودی 4.5 ولت
• توپولوژی Buck
• حداقل ولتاژ خروجی 800 میلی ولت
• حداکثر ولتاژ خروجی 30 ولت

 MP4462DN

یک رگولاتور سوئیچینگ کاهنده (Buck) مجتمع، قدرتمند و بسیار فشرده با جریان خروجی بالا. این قطعه یک راه‌حل بهینه‌شده مدرن ارائه می‌دهد که قابلیت تحمل ولتاژ ورودی صنعتی و ارائه جریان بار قابل توجه را در یک پکیج SMD استاندارد و کوچک جمع می‌کند. آی سی MP4462DN با یکپارچه‌سازی MOSFET توان بالا، طراحی منابع تغذیه فشرده و کارآمد را ممکن می‌سازد.

???? مشخصات کلی:

• نوع: رگولاتور سوئیچینگ کاهنده (Buck Switching Regulator)

• محافظ‌های داخلی جامع: محافظ حرارتی (Thermal Shutdown)، محافظ جریان پیک (Peak Current Limit)، و محافظ ولتاژ ورودی پایین (UVLO).

???? کاربردهای اصلی:

• سیستم‌های صنعتی و کنترل: تبدیل ولتاژهای باس رایج 24V یا 12V به سطوح منطقی 5V، 3.3V یا حتی پایین‌تر (1.8V، 1.2V) برای میکروکنترلرها، PLC ها و درایورها.

• تجهیزات مخابراتی و زیرساختی: تغذیه پردازنده‌ها، FPGA ها و ASIC ها از منبع 12V یا 48V.

• منبع تغذیه عمومی با جریان بالا: برای بردهای توسعه، درایور موتور، نورپردازی ال ئی دی و سایر بارهای توان‌بر.

• جایگزین بسیار فشرده و کارآمد برای رگولاتورهای خطی (مثل 78xx) و ماژول‌های حجیم: در فضای محدود برد.

• سیستم‌های خودرویی غیرحیاتی: اینفوتینمنت، دوربین‌ها، نور پردازی داخلی.

✅ مزایا:

• جریان خروجی بسیار بالا در پکیج کوچک: ارائه 3.5A در یک پکیج SO-8 معمولی، چگالی توان استثنایی.

• ولتاژ ورودی صنعتی (36V): پوشش کامل نیازهای محیط‌های صنعتی و خودرویی.

• یکپارچه‌سازی سوئیچ High-Side: MOSFET قدرت با Rds(on) پایین داخل آیسی تعبیه شده، نیاز به قطعه خارجی جداگانه را مرتفع می‌سازد.

• فرکانس 500kHz: امکان استفاده از سلف‌ها و خازن‌های با اندازه متوسط و در دسترس.

• ولتاژ خروجی قابل تنظیم پایین (از 0.8V): پشتیبانی کامل از هسته‌های پردازشی مدرن با ولتاژ کاری بسیار پایین.

• امنیت و پایداری: مجموعه کامل حفاظت‌های داخلی برای قابلیت اطمینان بالا.

???? جمع‌بندی:
آی سی رگولاتور سوئیچینگ MP4462DN در پکیج SO-8، یک شگفتی مهندسی در زمینه چگالی توان است. این قطعه، توان یک رگولاتور صنعتی 3.5A را در پکیجی به کوچکی یک آی سی op-amp معمولی جای داده است. انتخاب آن برای طراحی‌های صنعتی، تعبیه‌شده و با تراکم بالا که در آنها فضای برد ارزشمند است اما نیاز به توان خروجی قابل توجهی وجود دارد، یک انتخاب حرفه‌ای و چالش‌برانگیز محسوب می‌شود. موفقیت در بهره‌برداری کامل از قابلیت‌های این قطعه، مستقیماً وابسته به مهارت طراح در پیاده‌سازی مدیریت حرارتی مؤثر روی PCB است. اگر این چالش به درستی مدیریت شود، MP4462DN می‌تواند قلب یک منبع تغذیه قدرتمند، فشرده و فوق‌العاده کارآمد باشد.
