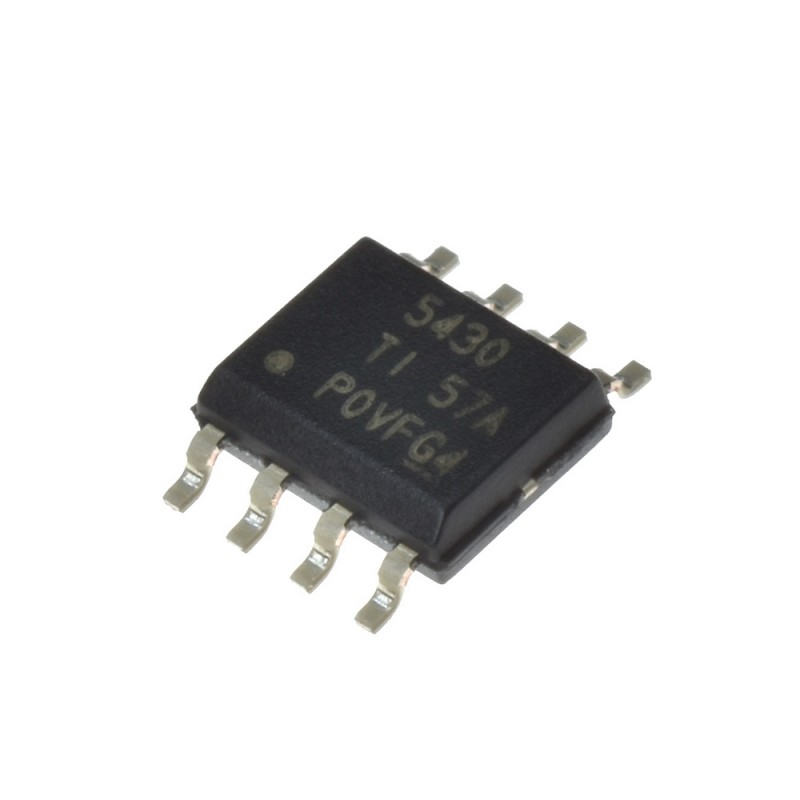

TPS5430DDA

مشخصات TPS5430DDA

TPS5430DDA از خانواده رگولاتور سوئیچینگ می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند Texas Instruments
• پکیج HSOP-8
• نوع نصب روی برد SMD
• کارکرد Step-Down
• حداقل دمای عملیاتی -40 درجه سانتیگراد
• حداکثر دمای عملیاتی +125 درجه سانتیگراد
• تعداد خروجی 1 خروجی
• حداکثر ولتاژ ورودی 36 ولت
• حداقل ولتاژ خروجی 1.221 ولت
• جریان خروجی 3 آمپر
• حداقل ولتاژ ورودی 5.5 ولت
• توپولوژی Buck
• حداکثر ولتاژ خروجی 32.04 ولت

TPS5430DDA

یک رگولاتور سوئیچینگ کاهنده (Buck) یکپارچه، کارآمد و مقرون‌به‌صرفه با قابلیت تحمل جریان خروجی متوسط. این قطعه یک راه‌حل متعادل و پرکاربرد از TI برای تبدیل ولتاژهای DC متوسط به سطوح ولتاژ پایین‌تر با جریان خروجی قابل قبول ارائه می‌دهد. آی سی TPS5430DDA یک کنترلر، سوئیچ قدرت و لوپ جبران‌سازی را در یک پکیج HSOP-8 با قابلیت دفع حرارت مناسب جمع کرده است.

???? مشخصات کلی:

• نوع: رگولاتور سوئیچینگ کاهنده قابل تنظیم (Adjustable Buck Switching Regulator)

• یکپارچه‌سازی: سوئیچ قدرت MOSFET با مقاومت روشنی (Rds_on) پایین داخلی است. نیاز به دیود شاتکی خارجی دارد (Freewheeling Diode).

• راندمان در بار جزئی: دارای حالت Eco-mode™ برای حفظ راندمان در بارهای بسیار سبک.

• حفاظت‌های داخلی: محافظت در برابر اضافه‌جریان (Current Limit)، محافظت حرارتی (Thermal Shutdown) و محافظت در برابر ولتاژ ورودی پایین (UVLO).

???? کاربردهای اصلی:

• منابع تغذیه صنعتی و اتوماسیون: تبدیل ولتاژهای 12V، 24V صنعتی به 3.3V، 5V یا 12V با جریان متوسط برای میکروکنترلرها، سنسورها و درایورهای رله.

• سیستم‌های تعبیه‌شده و بردهای توسعه: هسته اصلی یک منبع تغذیه باک قابل اعتماد و قابل تنظیم برای طیف وسیعی از پروژه‌های الکترونیکی.

• تجهیزات مخابراتی و شبکه: تأمین برق برای پردازنده‌ها، حافظه‌ها و رابط‌های ارتباطی از باس 12V یا 24V.

• منابع تغذیه برای موتورهای DC کوچک، فن‌ها یا سروو موتورها.

• تأمین ولتاژ برای بخش‌های آنالوگ یا دیجیتال پر مصرف در دستگاه‌های آزمایشگاهی یا مصرفی.

✅ مزایا:

• تعادل عالی بین قیمت و عملکرد: یک قطعه مقرون‌به‌صرفه با قابلیت‌های بسیار خوب.

• محدوده ورودی وسیع (5.5V-36V): تطبیق‌پذیری بالا و مقاومت در برابر نوسانات ورودی.

• ولتاژ خروجی قابل تنظیم دقیق: امکان تنظیم دقیق ولتاژ خروجی مورد نیاز.

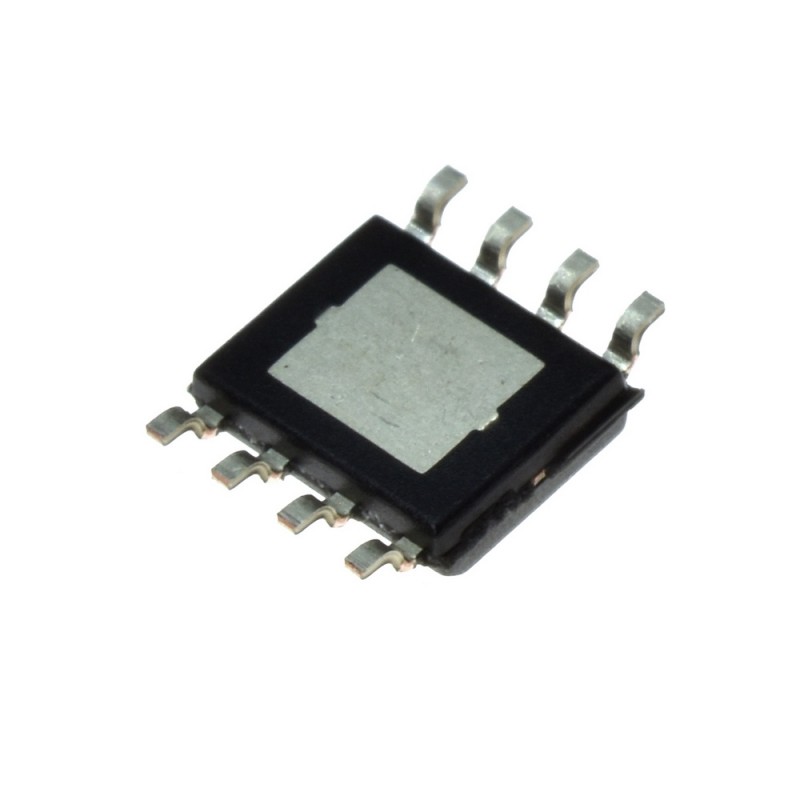

• پکیج HSOP-8 با PowerPAD: دفع حرارت مؤثر که امکان تحمل جریان 3A را در بسیاری از شرایط فراهم می‌کند.

• حالت Eco-mode: کارایی عالی در حالت‌های کم‌بار یا استندبای، مناسب برای کاربردهای باتری‌محور.

• مجموعه حفاظت‌های کامل: افزایش قابلیت اطمینان طراحی.

• پشتیبانی گسترده و مستندات فراوان: به دلیل محبوبیت و سابقه طولانی، نمونه‌های طراحی و راهنماهای متعددی برای آن موجود است.
