مشخصات، دیتاشیت، قیمت و خرید MC74LCX08DTR2

 آی‌سی MC74LCX08DTR2 یک گیت دیجیتال می باشد.

 مشخصات کلی

• نوع قطعه: آی‌سی منطق دیجیتال — چهار عدد دروازهٔ AND با دو ورودی (Quad 2-Input AND Gate) از خانوادهٔ ON Semiconductor (سری “74LCX”).

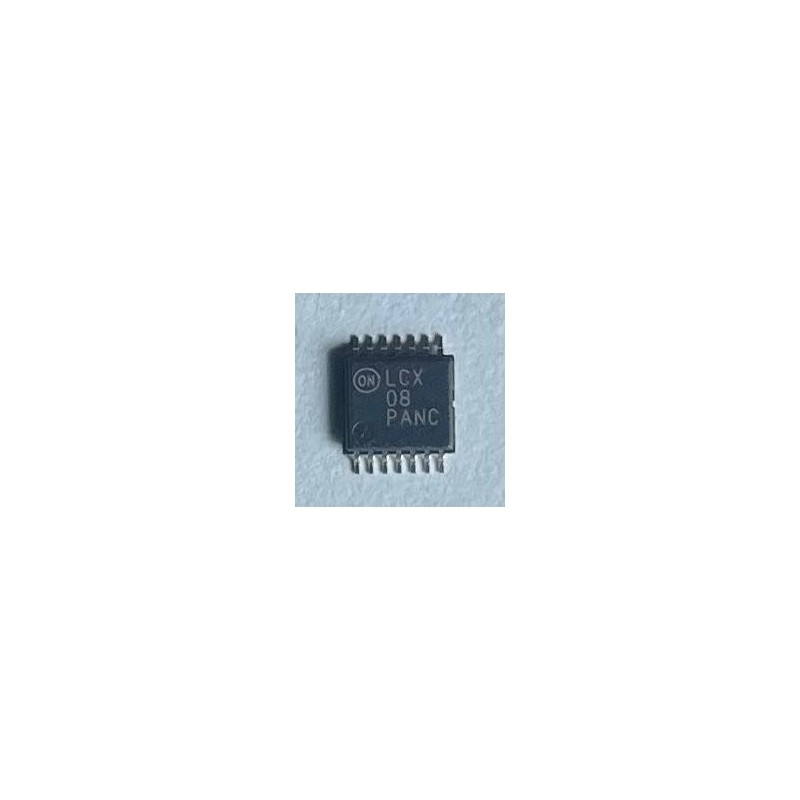

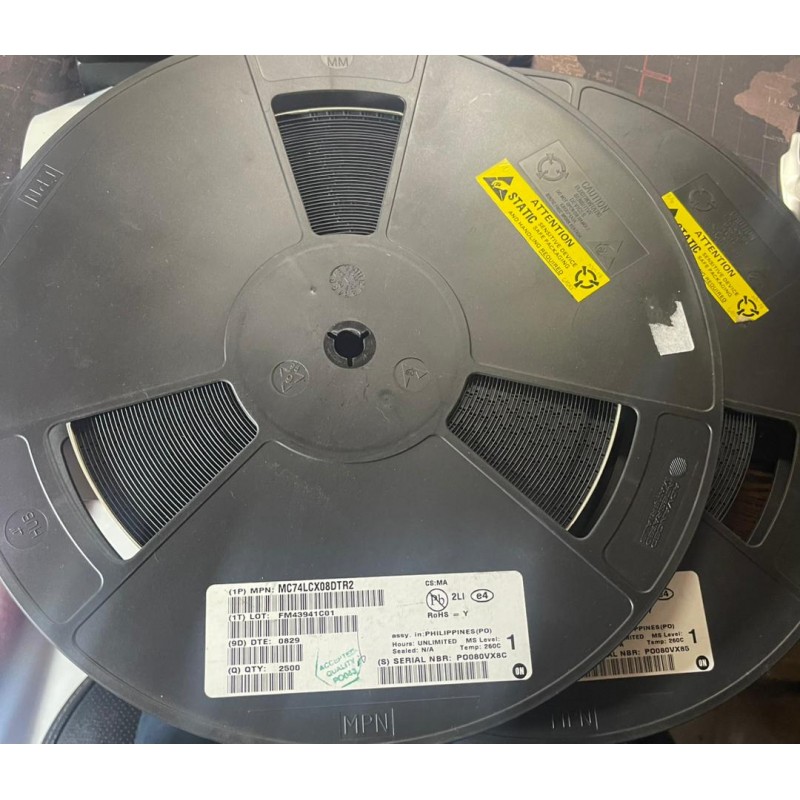

• MC74LCX08DTR2 (بسته TSSOP-14، Tape & Reel)

 ویژگی‌های فنی مهم

• ولتاژ تغذیه (VCC): در بازه تقریباً 1.65 V تا 5.5 V (بسته به نسخه) عمل می‌کند.

• ورودی‌ها تحمل تا ~5.5 V را دارند، یعنی می‌توان از منطق 5 V به این قطعه ورودی داد.

• خروجی‌ها توانایی جریان‌دهی (sourcing/sinking) تا حدود ±24 mA در ولتاژ ≈3.0 V دارند.

• تأخیر گذار (propagation delay) برای ورودی به خروجی: مثلاً در VCC=3.3 V حدود ~5.5 نانوثانیه.

• بسته‌بندی: TSSOP-14 (14 پین) برای نسخه “DTR2” این قطعه.

⸻

 کاربردها

• در مدارات دیجیتال که نیاز به ترکیب منطقی “AND” دارید، مثلاً اگر بخواهید دو سیگنال را تنها زمانی عبور دهید که هر دو “۱” باشند.

• وقتی سیستم از ولتاژ پایین (مثلاً 2.5V یا 3.3V) استفاده می‌کند ولی بخشی از ورودی‌ها ممکن است از منطق 5V باشند — چون ورودی‌های این قطعه تحمل 5V را دارند.

• در کاربردهایی که مصرف کم مهم است، چون این قطعه جریان ایستای خیلی پایین دارد.
