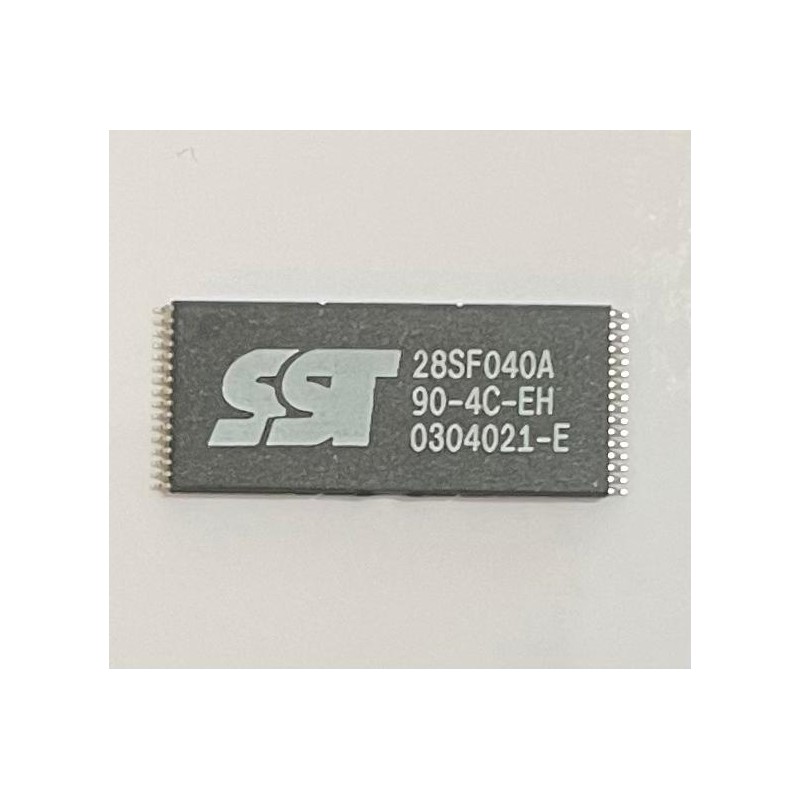

مشخصات، دیتاشیت، قیمت و خرید SST28SF040A90-4C-EH

دیتاشیت کوتاه SST28SF040A-90-4C-EH

مشخصات اصلی

• نوع حافظه: SuperFlash EEPROM (حافظه غیرفرار، قابل پاک شدن سکتوری و برنامه‌ریزی بایتی)

• ظرفیت:

• 4 Mbit = 512K × 8 بیت

• ولتاژ کاری:

• مدل SST28SF040A با تک تغذیه ۵ ولت (حدود ۴٫۵ تا ۵٫۵ ولت) برای خواندن و نوشتن

• سرعت دسترسی:

• پسوند -90 یعنی ۹۰ نانوثانیه زمان دسترسی (Read Access Time)

• سازمان‌دهی:

• بخش‌بندی شده به سکتورهای ۲۵۶ بایتی (Sector Erase)

• عمر و نگه‌داری داده:

• حداقل ۱۰٬۰۰۰ سیکل پاک/برنامه‌ریزی تضمین‌شده (کد «4» در شماره قطعه)

• نگه‌داری داده > ۱۰۰ سال (typical)

• مصرف توان (در ۵ ولت): حدود

• ۱۵ mA فعال (typical)

• ۵ µA استندبای (typical)

پسوندها (A90-4C-EH یعنی چی؟)

طبق جدول اوردرینگ خود دیتاشیت:

• A: ریویژن SuperFlash بهبود‌یافته

• 90: سرعت خواندن ۹۰ ns

• 4: حداقل endurance سکتور ۱۰٬۰۰۰ سیکل

• C: رنج دمای تجاری 0°C تا +70°C

• E: پکیج TSOP-32 (8×20mm)

• H: اصلاح‌کننده پکیج (۳۲ پایه)

ویژگی‌های عملکردی مهم

• پاک کردن به صورت Sector-Erase (۲۵۶ بایت)

• برنامه‌ریزی بایتی سریع – زمان برنامه‌ریزی هر بایت حدود ۳۵ میکروثانیه (typical)

• زمان پاک‌کردن هر سکتور حدود ۲ ms (typical)

• محافظت سخت‌افزاری و نرم‌افزاری در برابر نوشتن تصادفی (Software Data Protection)

• سازگار با سطوح منطقی TTL و پین‌اوت استاندارد JEDEC برای Flash EEPROM

کاربردهای معمول

این آی‌سی معمولاً برای این کارها استفاده می‌شود:

1. حافظه Firmware / BIOS / Bootloader

• در بردهای صنعتی، CNC، کنترلرهای قدیمی، مودم‌ها، کارت‌های جانبی و…

2. ذخیره تنظیمات و پارامترهای دائمی

• کانفیگ سیستم، جدول کالیبراسیون، فونت، جدول LUT و داده‌های ثابت که گاهی آپدیت می‌شوند.

3. جایگزین EPROM قدیمی

• به‌جای 27C040 و حافظه‌های ۴ مگابیتی موازی، وقتی می‌خواهی راحت‌تر با ۵ ولت و قابلیت پاک‌کردن سکتوری کار کرد.
