مشخصات، دیتاشیت، قیمت و خرید U-module605AD-Data Logger

دیتالاگر U-module 605 AD یک واسط ثبت کننده و انتقال دهنده اطلاعات به کامپیوتر است. این محصول دارای 2 ورودی آنالوگ 12 بیتی با محدوده کاری 0 تا 10 ولت و 0 تا 20 میلی آمپر، 4 ورودی دیجیتال ترانزیستوری، 2 خروجی آنالوگ 12 بیتی با محدوده کاری 0 تا 10 ولت و 0 تا 20 میلی آمپر و 3 خروجی رله ای با محدوده جریان 1 تا 5/1 آمپر است. دیتالاگر U-module 605 AD دارای گارانتی تعویض و 5 سال خدمات پس از فروش می باشد.

دیتالاگر ابزاری جهت ثبت اطلاعات است. در محیط های صنعتی و پژوهشی که کار ثبت اطلاعات در زمان های طولانی و همچنین نیازمند تحلیل و بررسی دقیق است این اطلاعات عمدتا بر روی یک دستگاه مرکزی (معمولا کامپیوتر) ثبت خواهد شد. شبکه دیتالاگر U-module 605 AD بر روی پروتکل MODBUS تعریف شده است. این شبکه امکان ارتباط بر روی پورت RS485 به USB  را فراهم می آورد در کنار این ویژگی سخت افزاری یک برنامه کاربری بسیار کم حجم و ساده است به نام داده نگار تعریف گردیده است که بصورت PLUG&PLAY ارتباط سریع با کامپیوتر را بر قرار میکند. این دیتالاگر علاوه بر ثبت دیتا به کمک نرم افزار اختصاصی امکان کنترل خروجی ها را نیز به شما میدهد. سوئیچ رله ها، داده دهی با استفاده از خروجی های آنالوگ در دامنه 0 تا 10 ولت از جمله ویژگی های این دیتالاگر است. همچنین امکان تعریف پروژه با نرم افزار MATLAB و LABVIEW نیز از دیگر امکانات دیتالاگر U-module 605 AD است. با این ویژگی امکان ایجاد طراحی پروژه برای موارد صنعتی و پژوهشی کاملاً فراهم شده است.

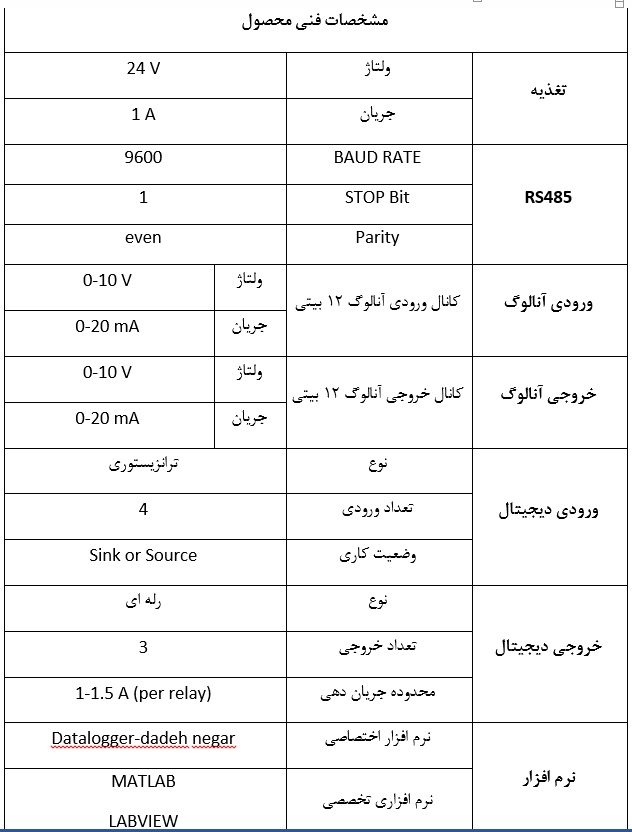

دیتالاگر U-module 605 AD ساخت شرکت TMP electronic دارای

تغذیه 24V – 1A

شبکه RS485 (MODBUS)

 BAUD RATE 9600

STOP BIT 1

PARITY EVEN

ورودی ها

آنالوگ: 2 ورودی 12 بیتی محدوده ولتاژ 0 تا 12 و محدوده جریان 0 تا 20 میلی آمپر

دیجیتال : 4 ورودی ترانزیستوری Sink or Source

خروجی ها

آنالوگ: 2 خروجی  12 بیتی محدوده ولتاژ 0 تا 12 و محدوده جریان 0 تا 20 میلی آمپر

دیجیتال: 3 خروجی رله ای 1  تا 1.5 آمپر ( هر رله)

نرم افزار:

داده نگار

LABVIEW

MATLAB

کاربردها:

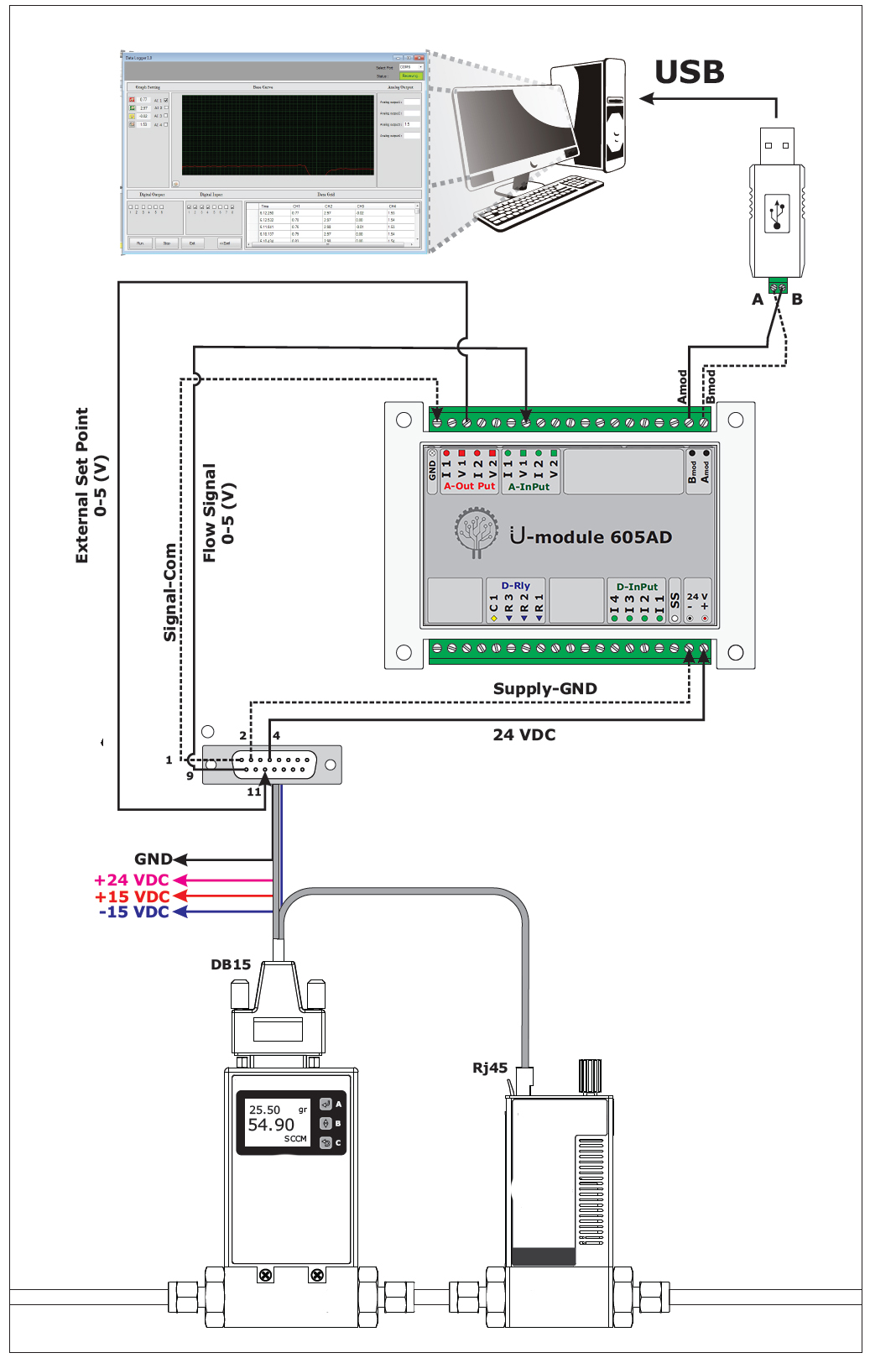

ثبت داده سنسور های با محدوده شبکه 0 تا 10 ولت یا 0 تا 20 میلی آمپر (مانند فشار، دما و ...)

فرماندهی به موتورها و یا شیر برقی ها

امکان ثبت داده و برداشت داده بصورت EXCEL

امکان استفاده در تمام سیستم هایی که توسط کامپیوتر فرمان میگیرند ( بجای PLC از کامپیوتر استفاده می شود)

دانشگاه ها، پروژه های تحقیقاتی، سیستم سازها، یخچال ساز ها، ثبت اطلاعات محیطی مانند انبار یا داروخانه ها

لوازم جانبی: کابل پاور+مبدل RS485 به USB
