مشخصات، دیتاشیت، قیمت و خرید TIP41C

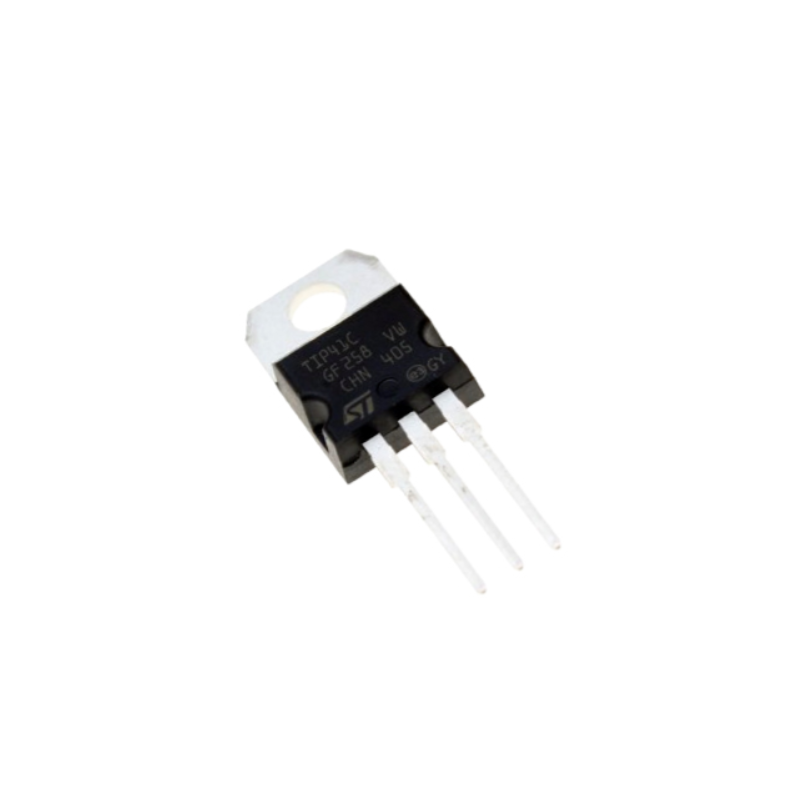

TIP41C
یک ترانزیستور دو قطبی (BJT) از نوع NPN است که توسط STMicroelectronics تولید می‌شود. این قطعه در پکیج TO-220AB ارائه می‌گردد و یک ترانزیستور توان (Power) با جریان و ولتاژ بالا محسوب می‌شود. این ترانزیستور عضو سری معروف و پرکاربرد TIP4x (به همراه TIP41, TIP42, TIP47) بوده و جفت مکمل (Complementary Pair) ترانزیستور TIP42C (PNP) است. حرف "C" در انتهای نام نشان‌دهنده درجه ولتاژ بالاتر (100V) در این سری است.

???? مشخصات کلی:

• نوع: ترانزیستور دو قطبی (BJT)

• قطبیت: NPN

• ولتاژ کلکتور-امیتر (Vceo): 100V

• جریان کلکتور پیوسته (Ic): 6A

• اتلاف توان (Pd): 65W

• نوع بسته‌بندی: TO-220AB (Through-Hole، پکیج استاندارد توان‌افزا)

• تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): 100V

• حداکثر جریان کلکتور (Ic): 6A

• حداکثر توان قابل تحمل (Pd): 65W

• فرکانس قطع (fT): 3MHz

• دامنه دمای عملیاتی پیوند: -65°C تا +150°C

???? کاربردهای اصلی:

• ترانزیستور سری (Pass Transistor) در رگولاتورهای خطی (Linear Regulators) و استابلایزرهای ولتاژ با جریان خروجی بالا (تا 6 آمپر).

• مرحله خروجی نهایی (Final Output Stage) در تقویت‌کننده‌های صوتی پرقدرت (High-Power Audio Amplifiers) کلاس AB، به‌عنوان جفت مکمل TIP42C.

• درایور (Driver) برای موتورهای DC با اندازه متوسط، سلونوئیدها و لامپ‌های پرقدرت.

• سوییچینگ کم‌سرعت در منابع تغذیه خطی و کنترلرهای صنعتی.

✅ مزایا:

• ترکیب متعادل جریان و ولتاژ: جریان 6 آمپر و ولتاژ 100 ولت، آن را برای طیف وسیعی از کاربردهای صنعتی و صوتی مناسب می‌سازد.

• پکیج استاندارد TO-220: بسیار رایج و با پشتیبانی گسترده از هیت‌سینگ‌های مختلف.

• جفت مکمل استاندارد و محبوب: همراه با TIP42C یکی از شناخته‌شده‌ترین جفت‌های مکمل در دنیای ترانزیستورهای توان BJT است.

• قیمت مناسب و در دسترس بودن بالا: یک قطعه صنعتی ارزان و فراوان.

???? جمع‌بندی:
TIP41C یک ترانزیستور NPN توان‌افزای کلاسیک و بسیار محبوب است که تعادل خوبی بین جریان (6A)، ولتاژ (100V) و توان (65W) در یک پکیج استاندارد TO-220 برقرار کرده است. این قطعه به همراه جفت مکمل خود (TIP42C) یکی از پراستفاده‌ترین و معتبرترین انتخاب‌ها برای طراحان در ساخت تقویت‌کننده‌های صوتی پرقدرت، منابع تغذیه خطی و درایورهای صنعتی در طول دهه‌ها بوده است. اگرچه از نظر فناوری قدیمی است، اما به دلیل سادگی، قابلیت اطمینان و هزینه پایین، هنوز در پروژه‌های آموزشی، تعمیرات و حتی برخی طراحی‌های جدید غیرحساس به سرعت مورد استفاده قرار می‌گیرد. موفقیت در استفاده از آن مستلزم طراحی حرارتی دقیق است. برای کاربردهای سوییچینگ پرسرعت، MOSFET‌ها گزینه بهینه‌تری هستند.
