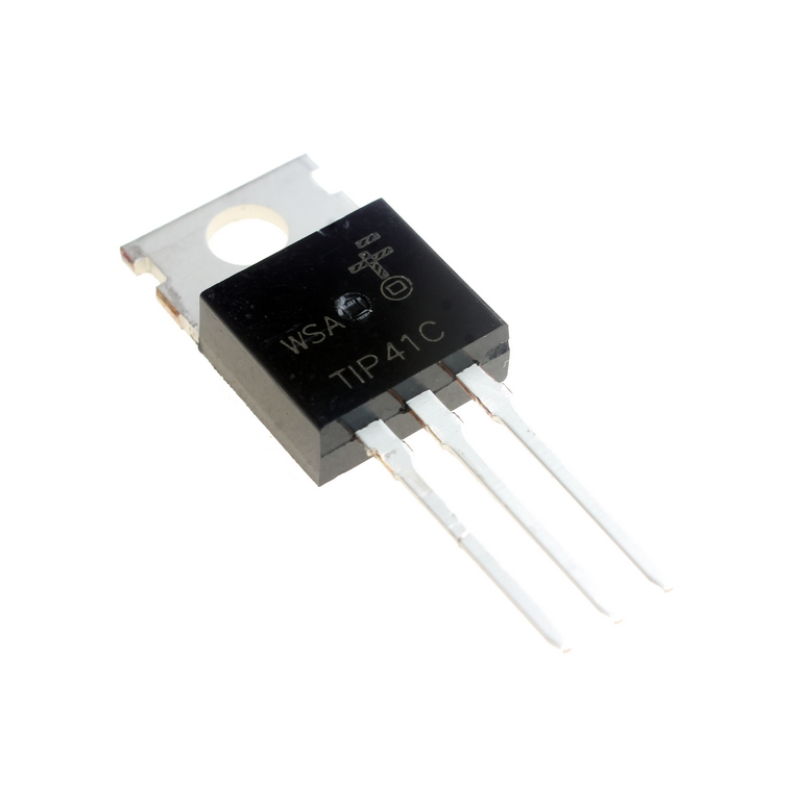

TIP41CTU
یک ترانزیستور دو قطبی (BJT) از نوع NPN است که توسط Fairchild Semiconductor تولید شده است. این قطعه در پکیج صنعتی TO-220AB ارائه می‌شود و یکی از اعضای قدرتمندتر و پرکاربرد خانواده مشهور TIP41 است که برای کاربردهای سوییچینگ و تقویت خطی با توان بالا و جریان قابل توجه طراحی شده است.

???? مشخصات کلی:

• نوع: ترانزیستور قدرت دوقطبی (BJT)

• قطبیت: NPN

• ولتاژ کلکتور-امیتر (Vceo): 100V

• جریان کلکتور پیوسته (Ic): 6A

• اتلاف توان (Pd): 65W (در دمای 25°C کیس)

• فرکانس قطع (fT): 3MHz

• نوع بسته‌بندی: TO-220AB (Through-Hole، با فلنج فلزی برای اتصال به هیت‌سینک)

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): 100V

• حداکثر جریان کلکتور (Ic): 6A

• حداکثر توان قابل تحمل (Pd): 65W

• فرکانس قطع (fT): 3MHz

• دامنه دمای عملیاتی پیوند (Junction): -65°C تا +150°C

???? کاربردهای اصلی:

• مراحل خروجی تقویت‌کننده‌های صوتی (Audio Amplifier) پرتوان (کلاس AB) - اغلب همراه با مکمل خود TIP42C (PNP) استفاده می‌شود.

• رگولاتورهای ولتاژ خطی سری (Series Pass Regulators) با جریان خروجی بالا.

• کنترل‌کننده‌های سرعت موتور DC و درایورهای موتور.

• سوییچینگ بارهای القایی سنگین مانند سولنوئیدها، موتورها و رله‌های بزرگ.

• منابع تغذیه خطی (Linear Power Supplies) با جریان خروجی چند آمپری.

• سیستم‌های UPS (منبع تغذیه بدون وقفه).

✅ مزایا:

• جریان کلکتور بالا (6A): قابلیت کنترل مستقیم بارهای با جریان قابل توجه را فراهم می‌کند.

• اتلاف توان بسیار خوب (65W): امکان مدیریت حرارتی بارهای سنگین را در کنار پکیج TO-220AB می‌دهد.

• ولتاژ کاری مناسب (100V): برای کار در مدارات تغذیه تا 48V-60V DC با حاشیه امنیت عالی.

• پکیج TO-220AB استاندارد: امکان نصب مستقیم و مطمئن روی هیت‌سینک‌های بزرگ.

• دامنه دمایی عملیاتی بسیار وسیع (-65°C تا +150°C): قابلیت اطمینان بالا برای کاربردهای صنعتی و نظامی.

• سری TIP معروف و در دسترس: بخشی از خانواده‌ای استاندارد و شناخته‌شده با پشتیبانی گسترده از سازندگان مختلف.

???? جمع‌بندی:
TIP41CTU یک ترانزیستور قدرت NPN پرتوان و پرجریان از خانواده معتبر TIP است که به‌عنوان یک ارتقاء مستقیم برای TIP31C در کاربردهای سنگین‌تر در نظر گرفته می‌شود. ترکیب جریان 6 آمپر، ولتاژ 100 ولت و توان 65 واتی، آن را به انتخابی ایده‌آل برای آمپلی‌فایرهای صوتی پرتوان، منابع تغذیه خطی جریان بالا و درایورهای صنعتی تبدیل می‌کند. موفقیت در استفاده از این قطعه مستلزم تأمین یک مدار درایور بیس قوی و طراحی حرارتی بسیار جدی و دقیق است. TIP41CTU و مکمل آن TIP42CTU، یک جفت مکمل قدرتمند و کلاسیک را تشکیل می‌دهند که پایه بسیاری از طراحی‌های خطی پرتوان گذشته و حال بوده‌اند.
