مشخصات ماژول کاهنده ولتاژ 4-40 ولت به 1.23-35 ولت 2 آمپر

ماژول کاهنده ولتاژ 4-40 ولت به 1.23-35 ولت 2 آمپر از خانواده ماژول پاور می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند Non-Brand
• پکیج Module
• نوع Step Down Converter
• ولتاژ خروجی 35 ولت
• حداقل ولتاژ ورودی 4 ولت
• کارکرد DC-DC PSU Module

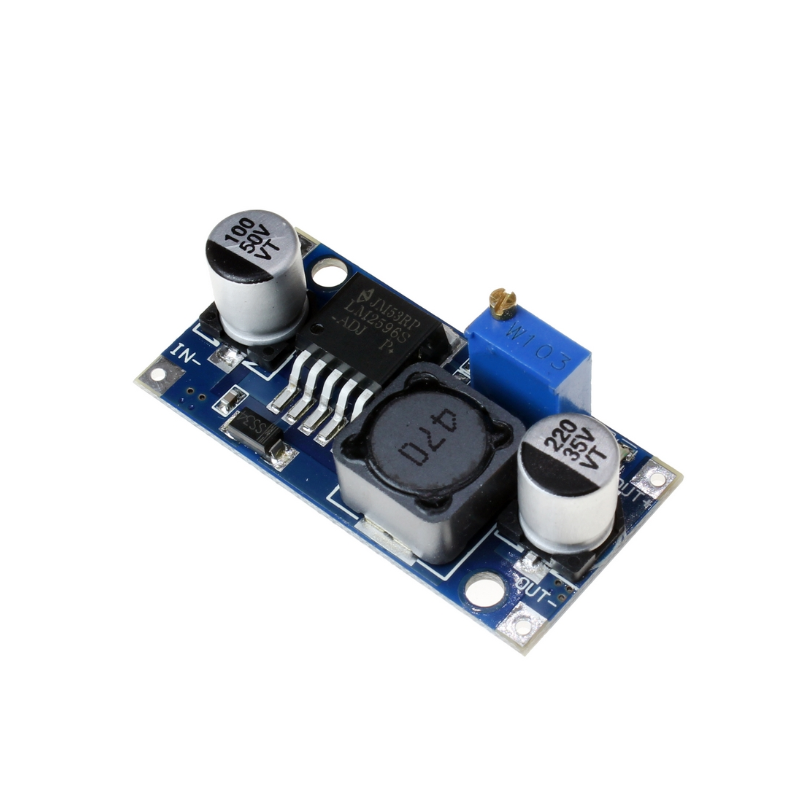

LM2596 DC-DC Module یک ماژول مبدل کاهش ولتاژ (Buck Converter) است که برای تبدیل ولتاژ DC بالا به ولتاژ DC پایین‌تر با راندمان بالا استفاده می‌شود. این ماژول بر پایه تراشه LM2596 ساخته شده و محبوبیت زیادی در پروژه‌های الکترونیکی دارد.

1. شرح کلی:

• ولتاژ ورودی: typically 4V تا 40V.

• ولتاژ خروجی: قابل تنظیم از 1.2V تا 35V.

• جریان خروجی: حداکثر 3A (با هیت‌سینک).

• راندمان: typically 80-90%.

2. مشخصات فنی کلیدی:

• پایداری ولتاژ: دارای پتانسیومتر برای تنظیم دقیق ولتاژ خروجی.

• محافظت‌ها:

  • محافظت در برابر اضافه بار (Overload Protection).

  • محافظت در برابر حرارت بیش‌ازحد (Thermal Shutdown).

• نویز خروجی: معمولاً < 100mV (با خازن‌های فیلتر).

• پین‌های اصلی:

  • IN+ و IN-: ورودی DC.

  • OUT+ و OUT-: خروجی DC.

  • پتانسیومتر: تنظیم ولتاژ خروجی.

3. کاربردهای اصلی:

• تغذیه پروژه‌های الکترونیکی: Arduino, ESP32, Raspberry Pi.

• شارژرهای باتری: تنظیم ولتاژ برای باتری‌های لیتیوم و سرب-اسید.

• سیستم‌های خورشیدی: کنترل ولتاژ پنل‌های خورشیدی.

• کنترل موتورهای DC: تأمین ولتاژ قابل تنظیم برای موتورها.

4. مزایا:

• انعطاف‌پذیری بالا (ولتاژ ورودی و خروجی گسترده).

• جریان خروجی نسبتاً بالا (تا 3A).

• قیمت پایین و در دسترس بودن.

• تنظیم آسان ولتاژ با پتانسیومتر.

5. معایب یا محدودیت‌ها:

• تلفات حرارتی تحت بار سنگین (نیاز به هیت‌سینک).

• نویز سوئیچینگ ( فیلتر اضافی برای کاربردهای حساس).

• راندمان کاهشی تحت بارهای بسیار سبک یا بسیار سنگین.

6. نکات مهم برای استفاده:

• خنک‌کاری: تحت بارهای بالا (بیش از 1A) از هیت‌سینک استفاده کنید.

• تنظیم ولتاژ:

  • با چرخاندن پتانسیومتر، ولتاژ خروجی را تنظیم کنید.

  • ولتاژ خروجی را با یک مولتی‌متر چک کنید.

• خازن‌های فیلتر: برای کاهش نویز، خازن‌های سرامیکی (0.1μF) به ورودی و خروجی اضافه کنید.

7. اتصال به مدار:

• ورودی (IN+ و IN-): به منبع ولتاژ DC متصل شود.

• خروجی (OUT+ و OUT-): به بار مورد نظر متصل شود.

• پتانسیومتر: برای تنظیم ولتاژ خروجی.

جمع‌بندی:

ماژول LM2596 DC-DC برای پروژه‌هایی که نیاز به منبع تغذیه انعطاف‌پذیر با قابلیت کاهش ولتاژ دارند، گزینه‌ای عالی است. اما تحت بارهای بالا باید به مدیریت حرارت توجه شود!
