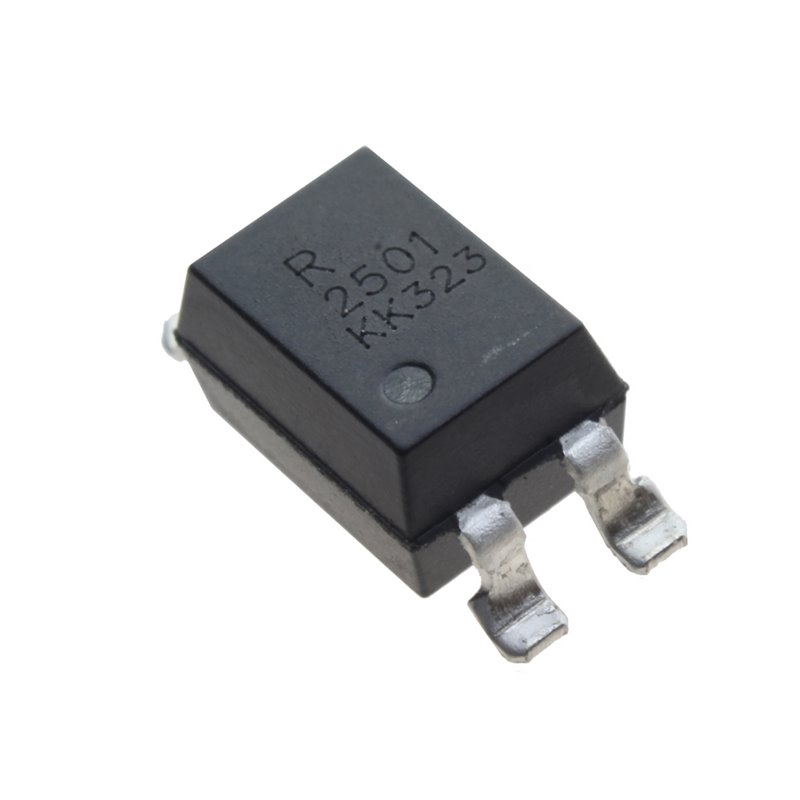

PS2501L-1 SMD

کد کالا: 57998

وضعیت: کپی

دسته‌بندی: اپتوکوپلر و فوتو ترانزیستور

موجودی: موجود

PS2501L-1 SMD یک آی سی اپتو ترانزیستور می‌باشد.

جزییات بیشتر

ویژگی های: PS2501L-1 SMD

مشخصات کلی

نوع نصب : SMD

اطلاعات بیشتر

PS2501L-1 SMD از خانواده آی سی اپتو ترانزیستور می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

برند Renesas Technology
پکیج SMD-4 Gull Wing
ولتاژ معکوس 6 ولت
جریان 80 میلی آمپر
ولتاژ کلکتور-امیتر 80 ولت
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 100 درجه سانتیگراد
نوع نصب روی برد SMD
تعداد کانال 1 کانال
جریان کلکتور 50 میلی آمپر
ولتاژ مستقیم 1.4 ولت
ولتاژ جداسازی 5 کیلو ولت
نوع خروجی NPN Phototransistor
حداقل نسبت انتقال فعلی 300 درصد

PS2501L-1 SMD

یک آیسی اپتوکوپلر (فوتوکوپلر) سری PS2501 از Renesas Technology است که در پکیج SMD-4 Gull Wing با ۴ پایه برای نصب سطحی عرضه می‌شود. این قطعه یک ایزولاتور نوری تک‌کاناله با خروجی فوتوترانزیستور NPN است و با نسبت انتقال جریان بسیار بالا (CTR ≥ ۳۰۰٪) و ولتاژ ایزولاسیون ۵ کیلوولت RMS، گزینه‌ای ایده آل برای ایزولاسیون گالوانیکی مطمئن سیگنال‌های دیجیتال، حذف نویز و اینترفیس ایمن بین مدارات ولتاژ پایین و بارهای قدرت در کاربردهای صنعتی و کنترلی به‌شمار می‌آید.

???? مشخصات کلی:

نوع: اپتوکوپلر با خروجی فوتوترانزیستور NPN

???? کاربردهای اصلی:

ایزولاسیون سیگنال‌های دیجیتال بین میکروکنترلرها و بارهای قدرت
منابع تغذیه سوئیچینگ (SMPS) و مدارات فیدبک ایزوله
حذف نویز و حلقه‌های زمین در ارتباطات صنعتی (UART, SPI, I²C)
تجهیزات مخابراتی، ابزار دقیق و سیستم‌های اندازه‌گیری
اینترفیس ایمن بین PLCها، رله‌ها و موتورها
مدارهای حفاظتی با ایزولاسیون بالا

✅ مزایا:

ایزولاسیون ۵ کیلوولت RMS: یکی از بالاترین سطوح ایمنی در پکیج SMD-4
CTR ≥ ۳۰۰٪: تضمین عملکرد مطمئن حتی با جریان ورودی کم (۵ میلی‌آمپر)
پکیج SMD-4 Gull Wing: جمع‌وجور، نصب آسان و مناسب برای تولید انبوه
بازه دمایی گسترده (۵۵- تا ۱۰۰+ درجه): عملکرد قابل اطمینان در شرایط سخت صنعتی
سازگاری بالا با سطوح منطقی: راه‌اندازی مستقیم با ولتاژهای ۳.۳ تا ۵ ولت
ساخت Renesas: کیفیت و قابلیت اطمینان ژاپنی

???? جمع‌بندی:
PS2501L-1 SMD یک اپتوکوپلر تک‌کاناله با خروجی فوتوترانزیستور NPN از Renesas Technology است که با ولتاژ ایزولاسیون ۵ کیلوولت RMS، CTR حداقل ۳۰۰٪، ولتاژ کلکتور-امیتر ۸۰ ولت و جریان کلکتور ۵۰ میلی‌آمپر، یک راه‌حل قدرتمند، ایمن و فوق‌العاده حساس برای ایزولاسیون سیگنال در کاربردهای صنعتی، مخابراتی و کنترلی ارائه می‌دهد. اگر به ایزولاسیون بالا، بهره جریان عالی و ابعاد SMD جمع‌وجور در یک اپتوکوپلر نیاز دارید، این قطعه انتخابی بی‌نقص است.
