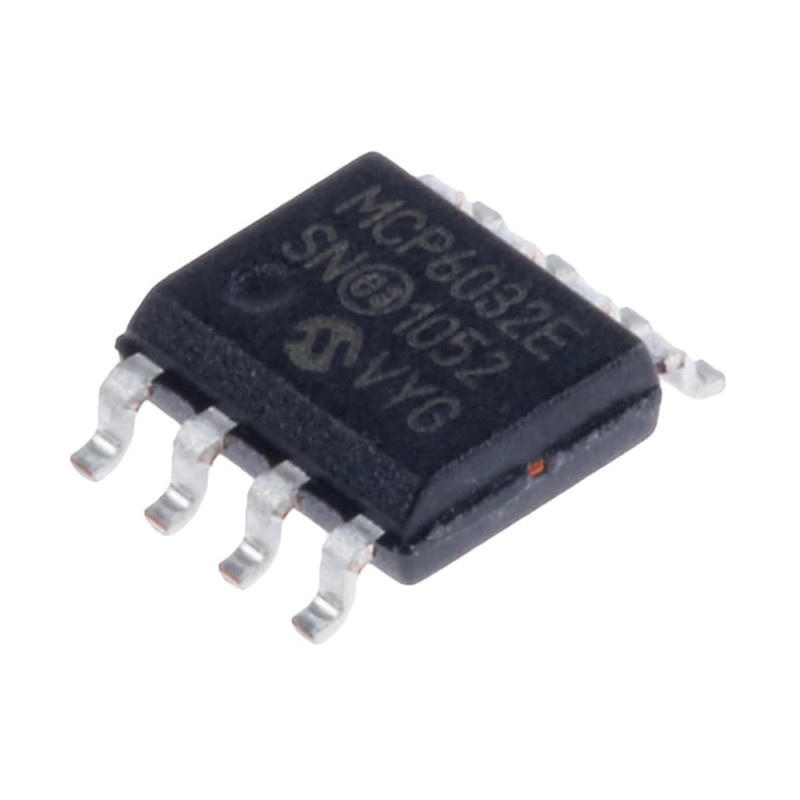

مشخصات، دیتاشیت، قیمت و خرید MCP6032-E/MS

مشخصات فنی

· مشخصات کلی: دو کاناله (Dual) ، تکنولوژی CMOS ، دارای گواهینامه خودرو AEC-Q100
· محدوده ولتاژ تغذیه: 1.8V تا 5.5V (Single Supply)
· محدوده دمای کاری: -40°C تا +125°C (Extended Temperature Range)
· ولتاژ آفست ورودی (Vos): 150 µV (max)
· جریان بایاس ورودی (Ib): 1 pA (typical)
· ولتاژ نویز (Voltage Noise): 165 nV/√Hz (در فرکانس 1kHz)
· مصرف جریان آمپلی فایر (Iq): 0.9 µA (کمتر از 1 میکروآمپر)
· بهره و سرعت:
  · پهنای باند بهره (GBWP): 10 kHz
  · نرخ گردش ولتاژ (Slew Rate): 0.004 V/µs
  · بهره ولتاژ بزرگ سیگنال: 115 dB
· قابلیت های ویژه:
  · Rail-to-Rail I/O: ورودی و خروجی ریل به ریل (قابلیت تشخیص و راندن سیگنال از صفر تا ولتاژ تغذیه)
  · حفاظت ESD: دارای حفاظت در برابر تخلیه الکترواستاتیک
· اطلاعات بسته‌بندی و مکانیکی:
  · پکیج (Package): MSOP-8 (8-Pin Micro Small Outline Package)
  · ابعاد: 3mm × 3mm و ارتفاع 0.95mm
  · نوع نصب: Surface Mount (نصب سطحی)

نکات مهم

· پین‌آوت (Pinout):
  · 1: VDD (تغذیه مثبت)
  · 2: VSS (تغذیه منفی/زمین)
  · 3: خروجی تقویت‌کننده A
  · 4: ورودی منفی (-) تقویت‌کننده A
  · 5: ورودی مثبت (+) تقویت‌کننده A
  · 6: ورودی مثبت (+) تقویت‌کننده B
  · 7: ورودی منفی (-) تقویت‌کننده B
  · 8: خروجی تقویت‌کننده B
· نکات جانمایی (Layout):
  · خازن‌های بای‌پس (حذف نویز تغذیه) باید تا حد امکان به پین‌های تغذیه (پین 1) قطعه نزدیک باشند.
  · با توجه به جریان بایاس ورودی بسیار پایین (pA)، مسیرهای سیگنال ورودی باید به دقت طراحی و محافظت شوند تا از نشت جریان جلوگیری شود.
