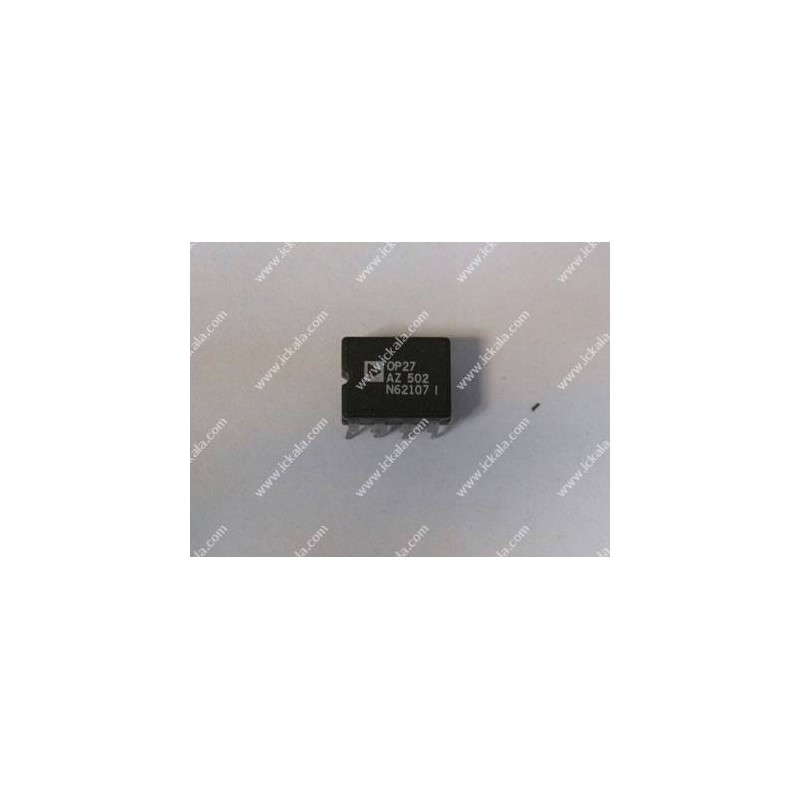

مشخصات، دیتاشیت، قیمت و خرید OP27AZ

OP27AZ نمایش بزرگتر
OP27AZ

کد کالا: 366

اوریجینال

دسته‌بندی: تقویت کننده خطی - آپ امپ ها

موجودی: موجود

آی سی OP27 یک عدد تقویت کننده عملیاتی  یا به عبارتی آپ امپ دقیق و کم نویز تکی نوع DIP-8 می باشد.

جزییات بیشتر

موجودی انبار: 2 قلم

29,835,300 ریال

مستندات فنی و دیتاشیت


دانلودها: 910


محصولات مشابه این محصول

ویژگی های: OP27AZ

مشخصات کلی

نوع نصب : DIP
Package : DIP-8
نوع : صنعتی
نوع عملکرد(Function Type) : آپ امپ
دمای کاری(سانتیگراد) : -40 to 85

مشخصات تغذیه

نوع تغذیه : تعذیه دوبل
حداقل ولتاژ تغذیه دوبل (±) (ولت) : 4
حداکثر ولتاژ تغذیه دوبل (±) (ولت) : 22

دقت

حداکثر چگالی نویز ( nV/√Hz ) : 5.5

سایر مشخصات محصول

حداقل نسبت حذف مد مشترک CMRR واحد (dB) : 126
حداقل نسبت حذف منبع تغذیه،PSRR واحد (dB) : 100

اطلاعات بیشتر

آی سی OP27 یک عدد تقویت کننده عملیاتی  یا به عبارتی آپ امپ دقیق و کم نویز تکی نوع DIP-8 می باشد.



Low-Noise, Precision Operational Amplifier

GENERAL DESCRIPTION

The OP27 precision operational amplifier combines the low offset and drift of the OP07 with both high speed and low noise. Offsets down to 25 mV and drift of 0.6 mV/∞C maximum make the OP27 ideal for precision instrumentation applications. Exceptionally low noise, en  = 3.5 nV/Hz, at 10 Hz, a low 1/f noise corner frequency of 2.7 Hz, and high gain (1.8 million), allow accurate high-gain amplification of low-level signals. A gain-bandwidth product of 8 MHz and a 2.8 V/msec slew rate provides excellent dynamic accuracy in high-speed, dataacquisition systems.


A low input bias current of ± 10 nA is achieved by use of a bias-current-cancellation circuit. Over the military temperature range, this circuit typically holds IOS and IB  to ±20 nA and 15 nA, respectively.
The output stage has good load driving capability. A guaranteed swing of ±10 V into 600 W and low output distortion make the OP27 an excellent choice for professional audio applications.

FEATURES

Low Noise: 80 nV p-p (0.1 Hz to 10 Hz), 3 nV/√Hz
Low Drift: 0.2 V/ °C
High Speed: 2.8 V/µ s Slew Rate, 8 MHz Gain Bandwidth
Low VOS: 10 µV
Excellent CMRR: 126 dB at VCM of ±11 V
High Open-Loop Gain: 1.8 Million
Fits 725, OP07, 5534A Sockets
Available in Die Form




Operational Amplifier IC;
No. of Amplifiers:1;
Op Amp Type:Precision;
Gain Bandwidth -3db:8MHz;
Slew Rate:2.8V/µs;
Supply Voltage Max:22V;
No. of Pins:8;
Operating Temperature Range:-55°C to +125°C;
Amplifier Type: ;
RoHS Compliant: No

سوکت آی سی 8 پین
