مشخصات، دیتاشیت، قیمت و خرید LT1374CR-SYNC

LT1374CR-SYNC نمایش بزرگتر
LT1374CR-SYNC

کد کالا: 6230

نو (جدید)

دسته‌بندی: آی سی رگولاتور سوییچینگ

موجودی: این محصول در انبار موجود نیست

آی سی LT1374CR-SYNC یک رگولاتور ولتاژ سوییچینگ 4.5 آمپر با فرکانس 500 کیلوهرتز  و از نوع 7 پین می باشد .

جزییات بیشتر

سفارش خارج
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

مستندات فنی و دیتاشیت


دانلودها: 199


ویژگی های: LT1374CR-SYNC

مشخصات کلی

وضعیت تولید : فعال
نوع نصب : SMD
Package : 7D2PAK-7DDpak-TO-263-7
دمای کاری(سانتیگراد) : 0 to 125

مشخصات تغذیه

ولتاژ تغذیه تکی : 5 to 25

مشخصات خروجی مبدل / رگولاتور

نوع خروجی رگولاتور : Adjustable
تعداد خروجی : تکی
پلاریته ولتاژ خروجی : مثبت

سایر مشخصات محصول

نوع خروجی : Step-Down
ساختار خروجی : Buck, SEPIC
محدوده فرکانس سوییچینگ : 500kHz

اطلاعات بیشتر

آی سی LT1374CR-SYNC یک 4.5A, 500kHz Step-Down Switching Regulator با 7 پین می باشد .
این آی سی در واقغ یک رگولاتور سوییچینگ کاهنده قابل تنظیم است که بسته به ورودی خود می تواند ولتازهای 3 تا 15 ولت پر آمپر را تولید نماید.
به عنوان مثال این آی سی با ورودی بین 6 تا 25 ولت می تواند ولتاژ خروجی 5 ولت 4.5 آمپر را تامین نماید.
مزیت این آی سی بر فرکانس سوییچینگ 500 کیلوهرتز آن است که در باعث می شود ریپل بسیار پایینی داشته باشد.



IC:5
LT1374

LT1374CR
Features:
■ Constant 500kHz Switching Frequency
■ High Power 16-Pin TSSOP Package Available
■ Uses All Surface Mount Components
■ Inductor Size Reduced to 1.8µH
■ Saturating Switch Design: 0.07Ω
■ Effective Supply Current: 2.5mA
■ Shutdown Current: 20µA
■ Cycle-by-Cycle Current Limiting
■ Easily Synchronizable

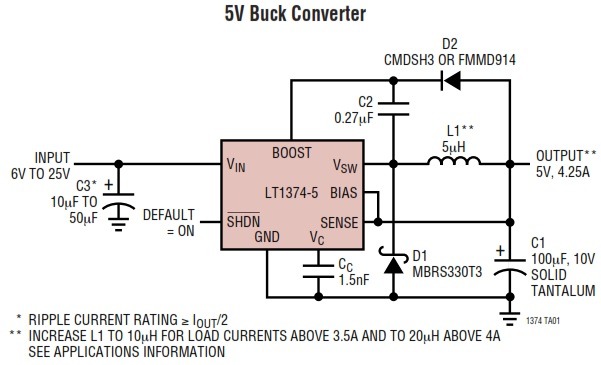

بلوک دیاگرام استفاده از این ولتاژ رگولاتور سوییچینگ پر قدرت به صورت زیر است:



پارت نامبرهای مشابه این سری عبارتند از که همگی دارای پکیج یکسانی می باشند:
LT1374CR
LT1374CR-5
LT1374CR-SYNC
LT1374CR-5 SYNC
LT1374HVCR
LT1374IR
LT1374IR-5
LT1374IR-SYNC
LT1374IR-5 SYNC
LT1374HVIR
