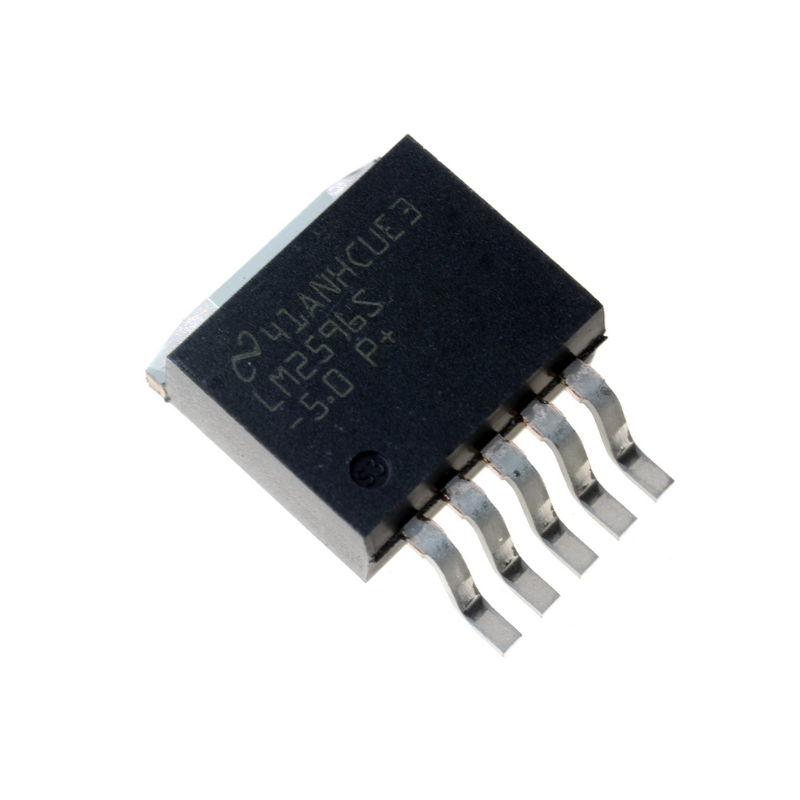

LM2596S-5.0

یک رگولاتور سوئیچینگ کاهنده (Buck) مجتمع، بهبودیافته و با فرکانس بالاتر از خانواده LM2576 با خروجی ثابت 5 ولت. این قطعه نسل بهینه‌شده‌تر و کارآمدتر طراحی کلاسیک است که در پکیج SMD مستحکم ارائه می‌شود. آی سی LM2596S-5.0 تعادلی بهتر بین اندازه قطعات جانبی، کارایی و سادگی برای طراحی‌های مدرن صنعتی فراهم می‌کند.

???? مشخصات کلی:

• نوع: رگولاتور سوئیچینگ کاهنده ثابت (Fixed Buck Switching Regulator)

• محافظ‌های داخلی پیشرفته‌تر: محافظ حرارتی (Thermal Shutdown)، محافظ جریان (Current Limit) و محافظ ولتاژ ورودی پایین (UVLO).

• قابلیت اینورت کردن: می‌توان با افزودن چند قطعه خارجی به عنوان مبدل بوست معکوس (Inverting) برای تولید ولتاژ منفی (مانند -5V، -12V) استفاده شود.

???? کاربردهای اصلی:

• منابع تغذیه صنعتی و خودرویی با چگالی بالاتر: تبدیل ولتاژهای 12V/24V به 5V پرقدرت در طراحی‌هایی که اندازه سلف و خازن مورد توجه است.

• جایگزین بهینه‌شده برای LM2576S-5.0: در طراحی‌های جدید‌تر که امکان استفاده از سلف‌های کوچک‌تر و کارایی کمی بالاتر مطلوب است.

• منبع تغذیه برای سیستم‌های تعبیه‌شده (Embedded) پرسرعت و پرترافیک مانند مدارهای ارتباطی، پردازنده‌ها و درایورها.

• شارژرهای باتری با کارایی خوب.

• درایو موتورهای DC، فن‌ها و بارهای سلفی پرقدرت در فضای محدودتر.

• پایه اصلی ماژول‌های تنظیم‌کننده DC-DC ارزان و پرکاربرد موجود در بازار.

✅ مزایا:

• راندمان کمی بهتر در بارهای جزئی: به دلیل فرکانس بالاتر، در برخی شرایط کارایی بهتری دارد.

• پکیج SMD صنعتی با مدیریت حرارتی عالی: صفحه حرارتی زیرین امکان انتقال مؤثر گرما به لایه‌های مس PCB را فراهم می‌کند.

• سادگی طراحی: همچنان از مدار نمونه ساده با قطعات خارجی کم (سلف، دیود، خازن) پیروی می‌کند.

• هزینه سیستم نسبتاً پایین: با وجود فرکانس بالاتر، به دلیل استفاده از سلف‌های کوچک‌تر، ممکن است هزینه کل سیستم (BOM) تغییر محسوسی نکند یا حتی کاهش یابد.

• در دسترس بودن فوق‌العاده بالا: به‌طور گسترده در قالب آی سی یا ماژول آماده موجود است.

???? جمع‌بندی:
آی سی رگولاتور سوئیچینگ LM2596S-5.0 در پکیج TO-263-5، نماینده نسل بهبودیافته و فشرده‌تر رگولاتورهای سوئیچینگ کلاسیک است. این قطعه با افزایش فرکانس کاری به 150kHz، امکان طراحی منابع تغذیه فشرده‌تر با قطعات جانبی کوچک‌تر را فراهم می‌کند، در حالی که سادگی و قدرت خانواده خود را حفظ کرده است. انتخاب آن برای طراحی‌های صنعتی و تجاری مدرن که در آنها کوچک‌ بودن اندازه قطعات و کارایی خوب در کنار قابلیت اطمینان بالا مورد توجه است، یک انتخاب محبوب، به‌روز و کاملاً منطقی محسوب می‌شود. این آی سی، تعادل بهینه‌ای بین سنت و مدرنیته در دنیای منابع تغذیه غیرایزوله است.

• برند National Semiconductor
• پکیج TO-263-5
• نوع نصب روی برد SMD
• حداکثر دمای عملیاتی +125 درجه سانتیگراد
• تعداد خروجی 1 خروجی
• حداکثر ولتاژ ورودی 40 ولت
• حداقل ولتاژ ورودی 4.5 ولت
• جریان خروجی 3 آمپر
• توپولوژی Buck
• کارکرد Inverting, Step-Down
• حداقل دمای عملیاتی -40 درجه سانتیگراد
• حداقل ولتاژ خروجی 4.750 ولت
• حداکثر ولتاژ خروجی 5.250 ولت
