مشخصات PQ15RW11

PQ15RW11 از خانواده رگولاتور LDO می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند SHARP Corporation
• پکیج TO-220F-4
• نوع خروجی Fixed
• ولتاژ رهایی 500 میلی ولت
• جریان خروجی 1 آمپر
• نوع نصب روی برد Through Hole
• منفی یا مثبت Positive قطب
• حداکثر دمای عملیاتی +80 درجه سانتیگراد
• تعداد خروجی 1 خروجی
• حداقل ولتاژ ورودی 3.5 ولت
• دقت 2 درصد
• حداقل دمای عملیاتی -20 درجه سانتیگراد
• حداکثر ولتاژ ورودی 20 ولت
• حداقل ولتاژ خروجی 3.0 ولت
• حداکثر ولتاژ خروجی 15 ولت

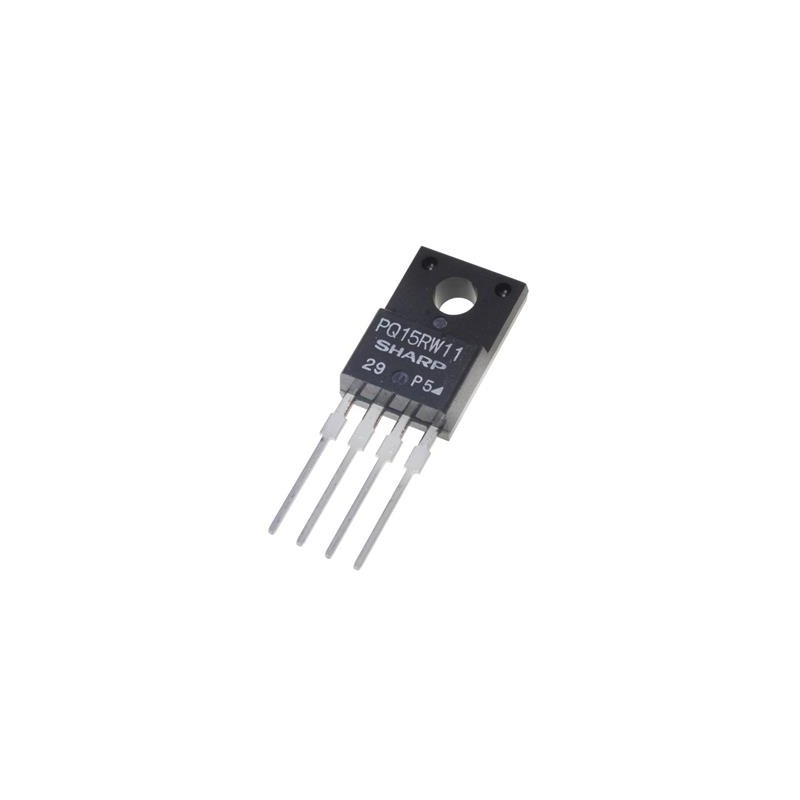

PQ15RW11

یک رگولاتور ولتاژ خطی مثبت و با افت کم با خروجی ثابت ۱۵ ولت از شرکت معتبر SHARP. این قطعه در پکیج TO-220F-4 ایزوله (Through Hole) ارائه می‌شود و با افت ولتاژ مطلوب (۵۰۰mV) و جریان خروجی ۱ آمپر، یک راه‌حل قدرتمند و مطمئن برای کاربردهایی است که نیاز به رگولاسیون دقیق ولتاژ ۱۵V از منابع ولتاژ بالاتر (مانند ۱۸V یا ۲۴V) دارند. پکیج ایزوله، نصب و مدیریت حرارتی آن را به‌طور قابل توجهی ساده می‌سازد.

???? مشخصات کلی:

• نوع: رگولاتور ولتاژ خطی با افت کم (Low-Dropout Positive Voltage Regulator)

???? کاربردهای اصلی:

• سیستم‌های صوتی (آمپلی‌فایرهای کلاس AB): تأمین ریل ولتاژ مثبت ۱۵V در آمپلی‌فایرهای استریو و سینمای خانگی.

• تجهیزات آزمایشگاهی و اندازه‌گیری: ایجاد یک منبع ولتاژ متوسط پایدار برای بردهای تغذیه و تجهیزات تست.

• کنترل‌کننده‌های صنعتی و درایورهای موتور: تبدیل ولتاژهای رایج ۱۸V یا ۲۴V صنعتی به ۱۵V پایدار برای تغذیه مدارهای کنترل و درایور.

• منابع تغذیه سوئیچینگ با پست-رگولیشن: برای فیلتر کردن نویز و تثبیت نهایی ولتاژ ۱۵V.

• شارژرهای تخصصی و سیستم‌های مدیریت باتری.

✅ مزایا:

• پکیج ایزوله عالی (TO-220F-4): مزیت اصلی. امکان نصب مستقیم و آسان هیت‌سینک بدون نیاز به عایق‌کاری، که قابلیت اطمینان و سهولت مونتاژ را بالا می‌برد.

• افت ولتاژ مناسب (500mV): راندمان بهتری نسبت به رگولاتورهای استاندارد 7815 (با Dropout ~2V) دارد و امکان کار با ورودی‌های پایین‌تر را فراهم می‌کند.

• قابلیت تحمل جریان بالا (1A): توانایی تغذیه بارهای با مصرف متوسط تا بالا را دارد.

• کیفیت ساخت SHARP: تضمین‌کننده عملکرد پایدار و عمر طولانی.

• نصب مکانیکی مستحکم Through-Hole: مناسب برای کاربردهایی که قطعه در معرض ارتعاش یا استرس فیزیکی قرار دارد.

???? جمع‌بندی:
PQ15RW11 یک «منبع تغذیه ۱۵ ولتی ساده، قوی و بدون حاشیه» برای طراحی‌های صنعتی و صوتی است. این قطعه با ترکیب پکیج ایزوله کاربرپسند، جریان خروجی کافی و کیفیت نام‌آشنای شارپ، راه‌حلی عملی و کم‌دردسر برای طراحانی ارائه می‌دهد که قابلیت اطمینان و سهولت مونتاژ را در اولویت قرار می‌دهند. این رگولاتور برای آمپلی‌فایرهای صوتی، تجهیزات کنترلی صنعتی، منابع تغذیه آزمایشگاهی و هر پروژه Through-Hole که به یک ریل ۱۵V باثبات نیاز دارد، انتخابی مطمئن و خوش‌ساخت محسوب می‌شود.
