مشخصات TPS54360DDA

TPS54360DDA از خانواده رگولاتور سوئیچینگ می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند Texas Instruments
• پکیج HSOP-8
• نوع نصب روی برد SMD
• حداکثر دمای عملیاتی 125 درجه سانتیگراد
• حداقل دمای عملیاتی -40 درجه سانتیگراد
• تعداد خروجی 1 خروجی
• حداقل ولتاژ ورودی 4.5 ولت
• حداکثر ولتاژ ورودی 60 ولت
• جریان خروجی 3.5 آمپر
• توپولوژی Buck
• حداکثر ولتاژ خروجی 58.8 ولت
• حداقل ولتاژ خروجی 800 میلی ولت
• کارکرد Step-Down

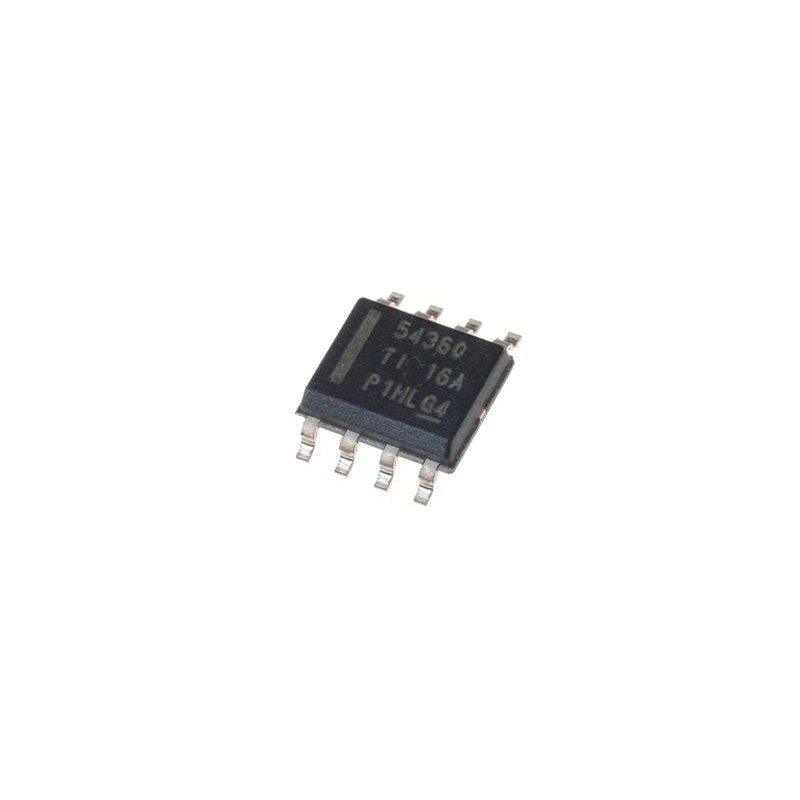

TPS54360DDA

یک رگولاتور سوئیچینگ کاهنده (Buck) یکپارچه، قدرتمند و مقاوم با قابلیت تحمل ولتاژ ورودی بسیار بالا. این قطعه یک راه‌حل صنعتی قدرتمند از TI برای تبدیل ولتاژهای DC بالا (تا 60 ولت) به سطوح ولتاژ پایین یا متوسط با جریان خروجی قابل توجه ارائه می‌دهد. آی سی TPS54360DDA یک کنترلر، سوئیچ قدرت و مدارات حفاظتی پیشرفته را در یک پکیج HSOP-8 مقاوم جمع کرده است.

???? مشخصات کلی:

• نوع: رگولاتور سوئیچینگ کاهنده قابل تنظیم (Adjustable Buck Switching Regulator)

• یکپارچه‌سازی: سوئیچ قدرت MOSFET با مقاومت روشنی (Rds_on) پایین داخلی است. نیاز به دیود شاتکی خارجی دارد (Freewheeling Diode).

• حفاظت‌های داخلی پیشرفته: محافظت اضافه‌جریان با قفل قابل تنظیم (Adjustable Current Limit)، محافظت حرارتی (Thermal Shutdown)، UVLO ورودی و خروجی قابل تنظیم و سیگنال Power Good.

• رگولاسیون خط و بار عالی: طراحی شده برای کاربردهای دقیق صنعتی.

???? کاربردهای اصلی:

• سیستم‌های صنعتی با باس 24V، 36V یا 48V: تبدیل ولتاژهای صنعتی بالا به سطوح منطقی 3.3V، 5V، 12V یا 15V.

• تجهیزات مخابراتی و زیرساخت شبکه (48V): منبع تغذیه اصلی برای کارت‌های پردازشی و رابط‌ها.

• سیستم‌های خودرویی 12V، 24V و 48V: مدیریت توان در خودروهای سواری، تجاری و صنعتی با تحمل نوسانات ورودی شدید (Load Dump).

• باتری‌های لیتیوم‌یون با تعداد سلول بالا: مدیریت توان در سیستم‌های ذخیره‌سازی انرژی یا وسایل نقلیه الکتریکی سبک.

• کاربردهای عمومی با محدوده ورودی وسیع: که در معرض نوسانات ولتاژ یا اسپایک‌های گذرا هستند.

✅ مزایا:

• محدوده ورودی بسیار وسیع (60V): تحمل بی‌نظیر در برابر نوسانات ولتاژ و امکان اتصال مستقیم به باس‌های ولتاژ بالا.

• قدرت خروجی 3.5A در ولتاژ بالا: ترکیب نادری از ولتاژ ورودی بالا و جریان خروجی قابل توجه.

• فرکانس سوئیچینگ قابل تنظیم گسترده: انعطاف کامل برای بهینه‌سازی بین راندمان (فرکانس پایین) و اندازه فیلترها (فرکانس بالا).

• کنترل‌کننده جبران‌سازی Emulator: ساده‌سازی طراحی حلقه فیدبک در مقایسه با رگولاتورهای سنتی.

• سیگنال Power Good و UVLO قابل تنظیم: امکان پیاده‌سازی توالی‌بندی (Sequencing) منابع تغذیه و راه‌اندازی مطمئن.

• محدوده دمایی وسیع (125°C): مناسب برای سخت‌ترین محیط‌های صنعتی و خودرویی.

• پکیج HSOP-8 با PowerPAD: امکان مدیریت حرارت مؤثر حتی در شرایط سخت کاری.

???? جمع‌بندی:
آی سی رگولاتور سوئیچینگ TPS54360DDA در پکیج HSOP-8، یک راه‌حل صنعتی قدرتمند، مقاوم و فوق‌العاده انعطاف‌پذیر برای تبدیل ولتاژهای بسیار بالا (تا 60V) به سطوح پایین‌تر با جریان تا 3.5 آمپر است. این قطعه ستون فقرات طراحی منابع تغذیه در محیط‌های چالش‌برانگیز محسوب می‌شود. انتخاب آن برای کاربردهای صنعتی سنگین، خودرویی، مخابراتی و هر سیستمی که در معرض ولتاژهای بالا یا نوسانات شدید قرار دارد، یک انتخاب حرفه‌ای، مطمئن و بی‌رقیب در کلاس خود است. این آی سی برای شرایطی طراحی شده که پایداری و قابلیت اطمینان در اولویت مطلق قرار دارند.
