XL1410E1
کد کالا: 2838
نو (جدید)
دسته‌بندی: آی سی رگولاتور سوییچینگ
موجودی: این محصول در انبار موجود نیست
XL1410 یک مبدل DC به DC قابل تنظیم 2 آمپری بافرکانس سوییچینگ ثابت 380 کیلوهرتز وخروجی ولتاژ از 1.222 تا 16 ولت مثبت می باشد.
مستندات فنی و دیتاشیت
ویژگی های: XL1410E1
مشخصات کلی
نوع نصب :
SMD
Package :
SOIC-8
نوع :
نظامی
نوع عملکرد(Function Type) :
مبدل DC به DC سوییچینگ قابل تنظیم
دمای کاری(سانتیگراد) :
-40 to 125
مشخصات تغذیه
نوع تغذیه :
تغذیه تکی
حداکثر ولتاژ تغذیه تکی (ولت) :
20
مشخصات خروجی مبدل / رگولاتور
حداکثر ولتاژ خروجی قابل تنظیم (V) :
16
حداقل ولتاژ خروجی قابل تنظیم (V) :
1.225
اطلاعات بیشتر
آی سی XL1410 یک مبدل DC به DC باک می باشد که بافرکانس سوییچینگ ثابت 380 کیلوهرتز کار می کند و توانایی تولید رنج ولتاژ DC از 1.222 تا 16 ولت 2 آمپر را دارد.
وولتاژ ورودی این آی سی از 3.6 تا 18 ولت مثبت می باشد.
وولتاژ ورودی این آی سی از 3.6 تا 18 ولت مثبت می باشد.

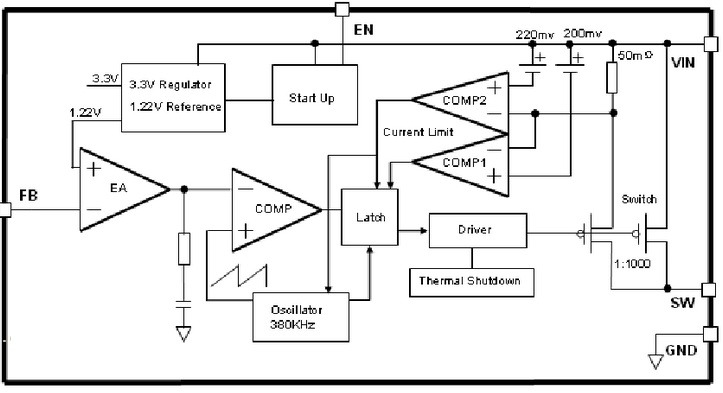

The XL1410 is a 380KHz fixed frequency PWM buck (step-down) DC/DC converter, capable of driving a 2A load with high efficiency, low ripple and excellent line and load regulation. Requiring a minimum number of external components, the regulator is simple to use and include internal frequency compensation and a fixed-frequency oscillator.
The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%.
An enable function, an over current protection function is built inside.
An enable function, an over current protection function is built inside.
When short protection function happens, the operation frequency will be reduced from 380KHz to 80KHz.
An internal compensation block is built in to minimize external component count.
Features
An internal compensation block is built in to minimize external component count.
Features
Wide 3.6V to 18V Input Voltage Range
Output Adjustable from 1.222V to 16V
Maximum Duty Cycle 100%
Minimum Drop Out 0.6V
Fixed 380KHz Switching Frequency
2A Constant Output Current Capability
Internal Optimize Power MOSFET
High efficiency
Excellent line and load regulation
TTL shutdown capability
EN pin with hysteresis function
Built in thermal shutdown function
Built in current limit function
Built in output short protection function
Available in SOP8 package
Applications
LCD Monitor and LCD TV
Digital Photo Frame
Set-up Box
ADSL Modem
Telecom / Networking Equipment
