AD633AN نمایش بزرگتر
AD633AN

کد کالا: 4

نو (جدید)

دسته‌بندی: ضرب کننده ها و تقسیم کننده ها و توابع مثلثاتی آنالوگ

موجودی: این محصول در انبار موجود نیست

آی سی AD633 یک ضرب کننده آنالوگ ارزان قیمت می باشد.

جزییات بیشتر

سفارش خارج
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

مستندات فنی و دیتاشیت


حجم فایل : 1.72 MB, دانلودها: 463


سوکت آی سی 8 پین

ویژگی های: AD633AN

مشخصات کلی

نوع نصب : DIP
Package : DIP-8
نوع عملکرد(Function Type) : ضرب کننده و جمع کننده آنالوگ
دمای کاری(سانتیگراد) : -40 to 85

مشخصات تغذیه

حداکثر جریان - تغذیه (میلی آمپر) : 6

عملکرد دینامیکی

حداکثر ولتاژ - آفست ورودی ( ± میلی ولت) : ±30
حداکثر جریان - بایاس ورودی (nA) : 2000

سایر مشخصات محصول

تعداد مدارات : 1

اطلاعات بیشتر

آی سی AD633 یک فانکشن کامل است که 4 ورودی دارد و یک ضرب کننده آنالوک می باشد. آین آی سی دارای امپدانس بالا و ورودی های تفاضلی یا دیفرانسیلی X و Y و یک ورودی امپدانس بالای جمع شونده Z می باشد.

خروجی این آی سی نیز امپدانس پایین و دارای مقدار نهایی 10 ولت می باشد.

  این آی سی هم اکنون در نوع دیپ 8 (dip-8) در سایت ickala جهت فروش با قیمت مناسب عرصه شده است.



FEATURES

4-quadrant multiplication

Low cost, 8-lead SOIC and PDIP packages

Complete—no external components require

Laser-trimmed accuracy and stability



Total error within 2% of full scale

Differential high impedance X and Y inputs

High impedance unity-gain summing input

Laser-trimmed 10 V scaling reference



APPLICATIONS

Multiplication, division, squaring

Modulation/demodulation, phase detection

Voltage-controlled amplifiers/attenuators/filters

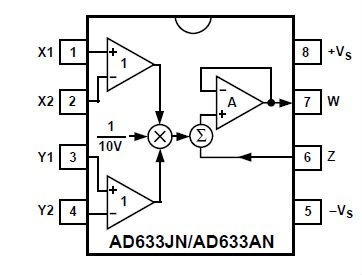

 بلوک دیاگرام آی سی AD633


فرمول کاری آی سی به صورت زیر می باشد:
