مشخصات، دیتاشیت، قیمت و خرید IRF9530NPBF

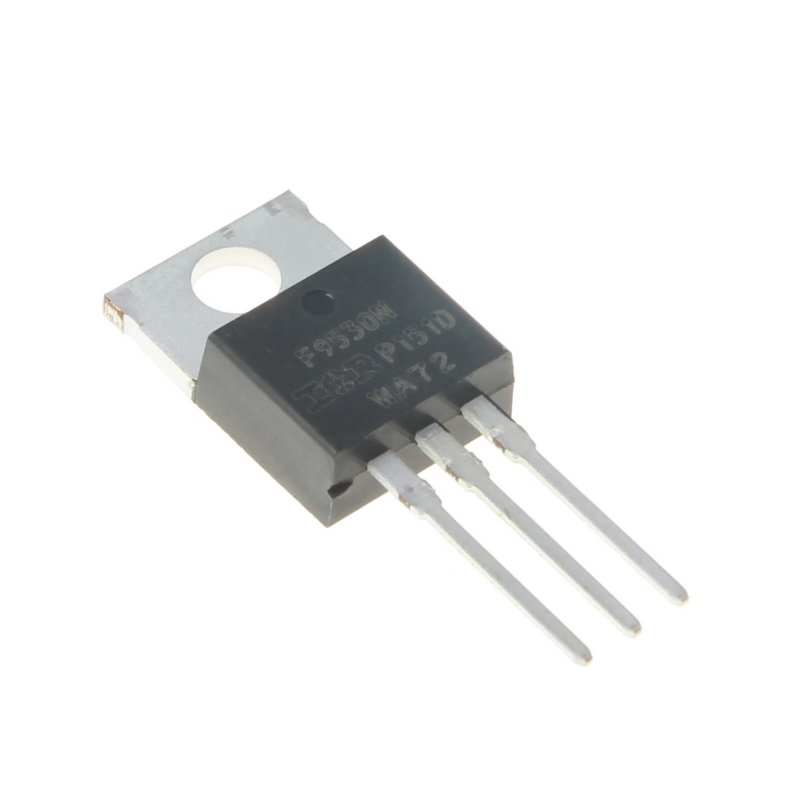

IRF9530NPBF
یک ترانزیستور قدرت MOSFET کانال P با ولتاژ کاری بالا و قابلیت اطمینان مناسب است که توسط Infineon Technologies تولید شده است. این قطعه برای کاربردهای سوئیچینگ ساید-های (High-Side) پرولتاژ طراحی شده است.

???? مشخصات کلی:

• نوع: ترانزیستور قدرت MOSFET

• کانال: P-Channel

• ولتاژ درین-سورس: -۱۰۰V

• جریان درین پیوسته: -۱۴A

• مقاومت روشن (RDS(on)): ۲۰۰mΩ

• نوع بسته‌بندی: TO-220AB

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ درین-سورس (V_DSS): -۱۰۰V

• جریان درین پیوسته (I_D): -۱۴A (در ۲۵°C)

• مقاومت درین-سورس (RDS(on)): ۲۰۰mΩ (در V_GS = -۱۰V)

• توان قابل تحمل (P_D): ۷۴W

• مقاومت حرارتی (R_θJC): ۱٫۶°C/W

???? کاربردهای اصلی:

• سوییچینگ ساید-های (High-Side) در منابع تغذیه

• کنترل‌کننده‌های موتور DC

• سیستم‌های مدیریت باتری

• مدارهای قطع و وصل بار (Load Switch)

• مبدل‌های DC-DC

• کاربردهای عمومی صنعتی با ولتاژ بالا

✅ مزایا:

• ولتاژ کاری بالا: -۱۰۰ ولت برای کاربردهای صنعتی

• جریان‌دهی مناسب: -۱۴ آمپر پیوسته

• پکیج TO-220AB: مدیریت حرارتی خوب و نصب آسان

• بار گیت پایین: ۶۴nC برای درایو نسبتاً ساده

• قابلیت اطمینان: عملکرد پایدار در شرایط کاری مختلف

• هزینه بهینه: مقرون به‌صرفه برای کاربردهای عمومی

???? جمع‌بندی:

IRF9530NPBF یک MOSFET کانال P با عملکرد مطمئن برای کاربردهای پرولتاژ ساید-های است. این قطعه با ترکیب ولتاژ کاری -۱۰۰ ولتی و جریان ۱۴- آمپری، راه‌حلی اقتصادی و قابل اعتماد برای سوییچینگ ساید-های ارائه می‌دهد. پکیج TO-220AB امکان مدیریت حرارتی مناسب را فراهم کرده و برای کاربردهای با توان متوسط ایده‌آل است. توجه به طراحی مناسب درایور گیت و استفاده از هیت‌سینک در صورت نیاز برای دستیابی به عملکرد بهینه ضروری است. این ترانزیستور گزینه‌ای مناسب برای پروژه‌های صنعتی نیازمند سوییچینگ ساید-های با ولتاژ بالا می‌باشد.
