مشخصات، دیتاشیت، قیمت و خرید HMC996LP4E

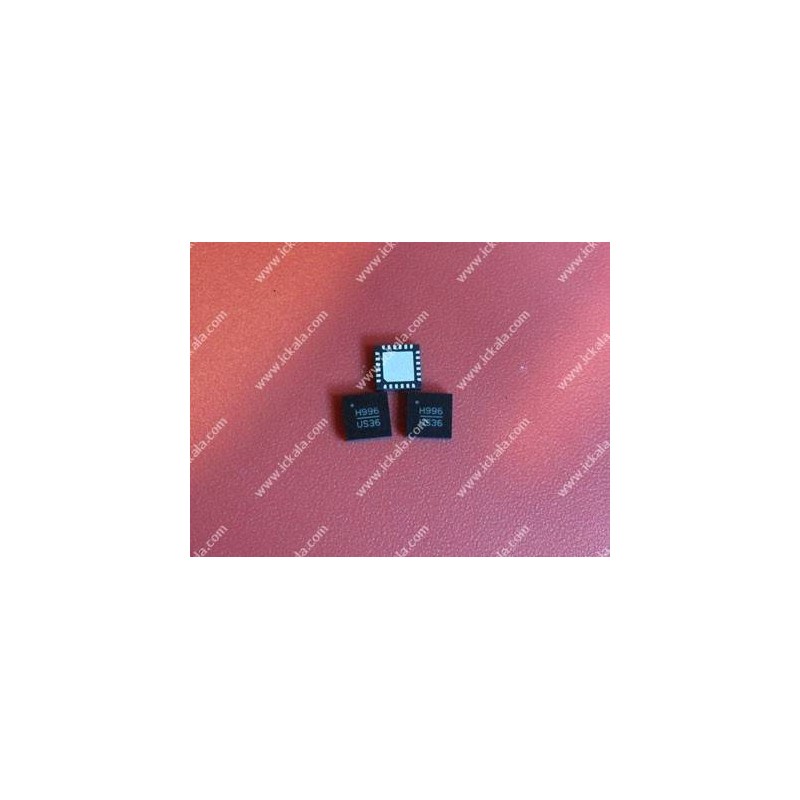

HMC996LP4E نمایش بزرگتر
HMC996LP4E

کد کالا: 178

نو (جدید)

دسته‌بندی: تقویت کننده های مایکروویو

موجودی: این محصول در انبار موجود نیست

آی سی HMC996 ساخت شرکت HITTITE است که یک تقویت کننده با گین متغیر از فرکانس 5 گیگا هرتز تا 12 گیگا هرتز می باشد.

جزییات بیشتر

سفارش خارج
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

مستندات فنی و دیتاشیت


دانلودها: 524


ویژگی های: HMC996LP4E

مشخصات کلی

نوع نصب : SMD
Package : 4x4mm SMT Package LP4E
نوع : صنعتی
نوع عملکرد(Function Type) : تقویت کننده RF با گین متغیر
دمای کاری(سانتیگراد) : -40 to 85

مشخصات تغذیه

حداکثر جریان - تغذیه (میلی آمپر) : 180
حداکثر توان مصرفی ، Power Dissipation ( میلی وات ) : 1000
نوع تغذیه : تعذیه دوبل
حداقل ولتاژ تغذیه دوبل (±) (ولت) : 5
حداکثر ولتاژ تغذیه دوبل (±) (ولت) : 5

مشخصات تقویت کننده RF

حداکثر فرکانس کاری RF ( گیگا هرتز ) : 12
حداکثر تلفات / حداقل بهره (dB) : 18.5
حداقل فرکانس کاری RF ( گیگا هرتز ) : 5

اطلاعات بیشتر

آی سی HMC996LP4E یک تقویت کننده آنالوگ با گین متغیر و یا یک درایور از نوع GaAs PHEMT MMIC می باشد که در محدوده فرکانسی 5 گیگا هرتز تا 12 گیگا هرتز کار می کند. این آی سی برای کاربرد های مایکروویوی ، بسیار ایده آل است ، این تقویت کننده می تواند تا 18.5dB به سیگنال RF ورودی خود گین بدهد ، P1dB خروجی آن تا  23dBm+ می رسد  و در حداکثر گین ، خروجی IP3 آن 34dBm+ است. این تقویت کننده فقط به 170 میلی آمپر 5 ولت نیاز دارد. پین ولتاژ کنترل گین ( Vctrl ) این تقویت کننده اجازه می دهد تا بتوان گین آن را به میزان 22dB کنترل کرد. ریپل کنترل گین این تقویت کننده به قدری آلی می باشد که استفاده از آن را در کاربردهای EW ،  ECM و رادار ( Radar ) ایده آل نموده است.
