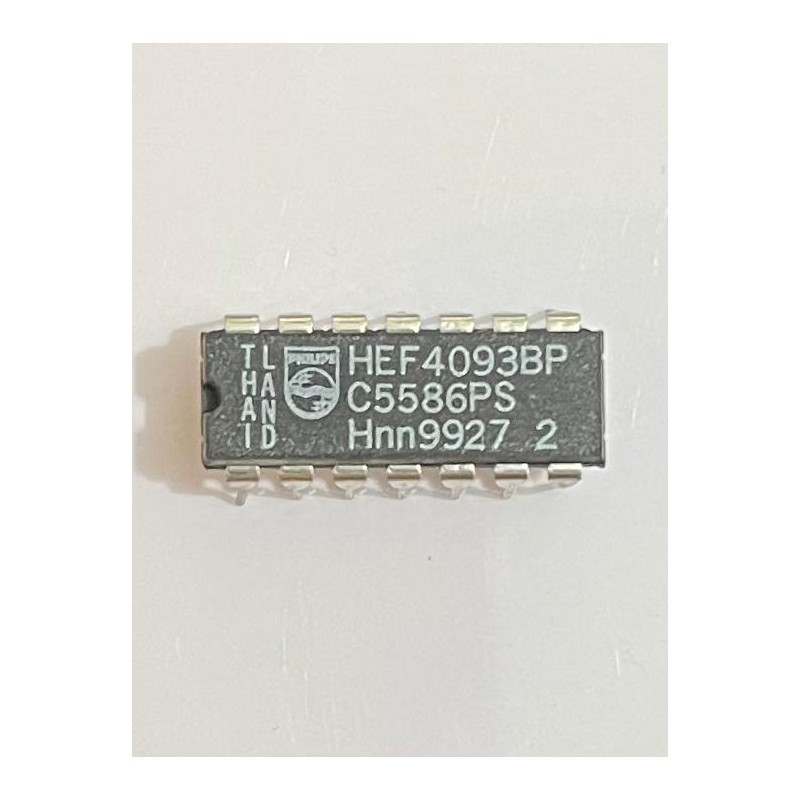

مشخصات، دیتاشیت، قیمت و خرید HEF4093BP

تغذیه پیشنهادی (VDD): ‌3 تا 15 ولت (Absolute Max تا 18V)

• دمای کاری: تا −40 تا +125°C (برای نسخه‌های صنعتی)

• پکیج BP: معمولاً DIP-14 (Through-Hole)

• تاخیر انتشار نمونه: حدود 60ns @ 15V, CL=50pF

• آستانه و هیسترزیس (نمونه): در 5V، حدود VT+≈2.9V و VT−≈2.2V و VH≈0.7V (با افزایش VDD این مقادیر بالاتر می‌روند).

پین‌آوت (DIP-14)

1=1A، 2=1B، 3=1Y، 4=2Y، 5=2A، 6=2B، 7=VSS(GND)، 8=3A، 9=3B، 10=3Y، 11=4Y، 12=4A، 13=4B، 14=VDD.

کاربردهای رایج

• دیبانس کلید و حذف نویز ورودی‌ها

• شکل‌دهی موج/پالس (Wave/Pulse Shaping)

• ساخت اسیلاتور و مولتی‌ویبراتور آستابل/مونوستابل با چند مقاومت/خازن
