‫LM317LCDRG4 - فروشگاه تخصصی الکترونیک ICKALA‬

نمایش بزرگتر

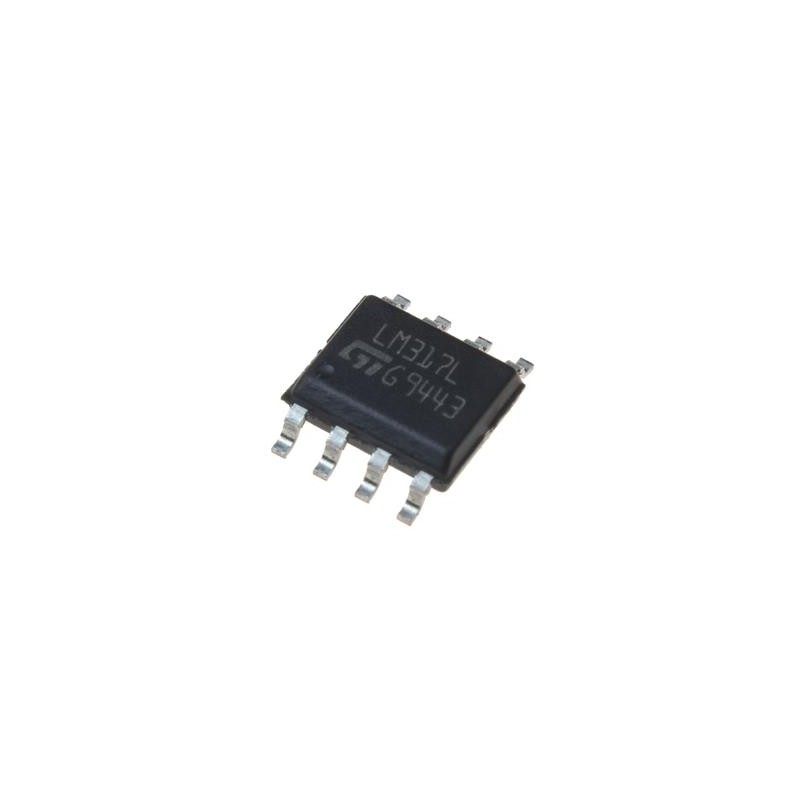

LM317LCDRG4

کد کالا: 55770

وضعیت: نو (جدید)

دسته‌بندی: رگولاتورهای خطی

رگولاتور LM317 smd پکیج SO-8 از خانواده رگولاتور ولتاژ خطی می‌باشد.

جزییات بیشتر

فروشنده: : رایان تکنیک

تعداد محصولات: 817

طرفداران: 5

تاریخ افتتاح: 1401-06-24

لیست دیگر فروشندگان این کالا

LM317T

ارسال از: 1 روزکاری دیگر
In stock quantity: 187 Item minimum quantity: 1 Item
859,100 ریال 859100
In stock quantity: 187 Item minimum quantity: 1 Item

تعداد: خرید
LM317LZ

ارسال آی سی کالا
In stock quantity: 496 Item minimum quantity: 1 Item
215,600 ریال 215600
In stock quantity: 496 Item minimum quantity: 1 Item

تعداد: خرید
LM317D2T

ارسال آی سی کالا
In stock quantity: 782 Item minimum quantity: 1 Item
2,064,700 ریال 2064700
In stock quantity: 782 Item minimum quantity: 1 Item

تعداد: خرید
LM317AEMP

ارسال آی سی کالا
In stock quantity: 702 Item minimum quantity: 1 Item
1,257,300 ریال 1257300
In stock quantity: 702 Item minimum quantity: 1 Item

تعداد: خرید
LM317MDT

ارسال آی سی کالا
In stock quantity: 178 Item minimum quantity: 1 Item
420,200 ریال 420200
In stock quantity: 178 Item minimum quantity: 1 Item

تعداد: خرید
LM317SP

فروشنده: تکین

ارسال از: 2 روزکاری دیگر
In stock quantity: 1 Item minimum quantity: 1 Item
3,085,500 ریال 3085500
In stock quantity: 1 Item minimum quantity: 1 Item

تعداد: خرید
LM317T

فروشنده: افراز پارت

ارسال از: 4 روزکاری دیگر
In stock quantity: 999 Item minimum quantity: 200 Item
382,800 ریال 382800
In stock quantity: 999 Item minimum quantity: 200 Item
LM317

فروشنده: ثمین الکترونیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 47 Item minimum quantity: 1 Item
250,800 ریال 250800
In stock quantity: 47 Item minimum quantity: 1 Item
LM317K

فروشنده: پایاریان

ارسال از: 1 روزکاری دیگر
In stock quantity: 18 Item minimum quantity: 1 Item
4,884,000 ریال 4884000
In stock quantity: 18 Item minimum quantity: 1 Item

تعداد: خرید
LM317HP

فروشنده: رادین الکترونیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 28 Item minimum quantity: 1 Item
15,912,600 ریال 15912600
In stock quantity: 28 Item minimum quantity: 1 Item

تعداد: خرید
LM317MDT

فروشنده: رادین الکترونیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 395 Item minimum quantity: 10 Item
191,400 ریال 191400
In stock quantity: 395 Item minimum quantity: 10 Item

تعداد: خرید
LM317T

فروشنده: امیر الکترونیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 482 Item minimum quantity: 5 Item
424,600 ریال 424600
In stock quantity: 482 Item minimum quantity: 5 Item
LM317MDT

فروشنده: گستر الکترونیک

ارسال از: 2 روزکاری دیگر
In stock quantity: 2000 Item minimum quantity: 60 Item
192,500 ریال 192500
In stock quantity: 2000 Item minimum quantity: 60 Item

تعداد: خرید
LM317

فروشنده: یزد الکترونیک

ارسال از: 2 روزکاری دیگر
In stock quantity: 30 Item minimum quantity: 30 Item
825,000 ریال 825000
In stock quantity: 30 Item minimum quantity: 30 Item

تعداد: خرید
LM317T

فروشنده: رادین الکترونیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 1490 Item minimum quantity: 10 Item
206,800 ریال 206800
In stock quantity: 1490 Item minimum quantity: 10 Item

تعداد: خرید
LM317MDT

فروشنده: رهام الکترونیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 850 Item minimum quantity: 5 Item
324,500 ریال 324500
In stock quantity: 850 Item minimum quantity: 5 Item

تعداد: خرید
LM317LD13TR

فروشنده: رهام الکترونیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 2000 Item minimum quantity: 10 Item
237,600 ریال 237600
In stock quantity: 2000 Item minimum quantity: 10 Item

تعداد: خرید
LM317HP

فروشنده: رایان تکنیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 1 Item minimum quantity: 1 Item
17,424,000 ریال 17424000
In stock quantity: 1 Item minimum quantity: 1 Item

تعداد: خرید
LM317-smd

فروشنده: گستر الکترونیک

ارسال از: 2 روزکاری دیگر
In stock quantity: 500 Item minimum quantity: 50 Item
140,800 ریال 140800
In stock quantity: 500 Item minimum quantity: 50 Item

تعداد: خرید
LM317MDT

فروشنده: گستر الکترونیک

ارسال از: 2 روزکاری دیگر
In stock quantity: 2000 Item minimum quantity: 25 Item
371,800 ریال 371800
In stock quantity: 2000 Item minimum quantity: 25 Item

تعداد: خرید
LM317LD13TR

فروشنده: گستر الکترونیک

ارسال از: 2 روزکاری دیگر
In stock quantity: 500 Item minimum quantity: 15 Item
275,000 ریال 275000
In stock quantity: 500 Item minimum quantity: 15 Item

تعداد: خرید

اطلاعات بیشتر

LM317LD13TR

یک آیسی رگولاتور ولتاژ خطی مثبت قابل تنظیم از خانواده مشهور LM317 است که توسط STMicroelectronics تولید شده است. این قطعه در پکیج SO-8 (SOP-8) با ۸ پایه برای نصب سطحی (SMD/SMT) عرضه می‌شود و یک رگولاتور ولتاژ با جریان خروجی تا ۱.۵ آمپر است که ولتاژ خروجی آن را می‌توان از ۱.۲ تا ۳۷ ولت تنها با دو مقاومت خارجی تنظیم کرد. پکیج SO-8 این امکان را می‌دهد که این رگولاتور قدرتمند در طراحی‌های فشرده SMD نیز به‌راحتی استفاده شود.

???? مشخصات کلی:

نوع: رگولاتور ولتاژ خطی مثبت قابل تنظیم (Adjustable Positive Linear Voltage Regulator)
ولتاژ خروجی: قابل تنظیم از ۱.۲ ولت تا ۳۷ ولت
جریان خروجی نامی: ۱.۵ آمپر (حداکثر پیوسته، با دفع حرارت مناسب از طریق سطح مسی روی PCB)
پلاریته: مثبت (خروجی مثبت نسبت به GND)
تعداد خروجی: ۱ (تک‌کاناله)
نوع خروجی: قابل تنظیم (نیازمند دو مقاومت خارجی)
تکنولوژی: بای‌پولار قدرت با مدارهای حفاظت کامل (محدودیت جریان، خاموشی حرارتی و محافظت از ناحیه کار ایمن SOA)
پکیج: SO-8 (SOP-8)
دمای کاری: ۰ تا +۱۲۵ درجه سانتی‌گراد (دمای پیوند، نیازمند دفع حرارت مناسب)
برند: STMicroelectronics

⚙️ مشخصات فنی کلیدی:

محدوده ولتاژ خروجی: ۱.۲ ولت تا ۳۷ ولت (بسته به ولتاژ ورودی و جریان بار)
حداقل ولتاژ ورودی: ۴.۲ ولت
حداکثر ولتاژ ورودی: ۴۰ ولت – قابلیت کار با انواع منابع تغذیه تا ۴۰ ولت
جریان خروجی: تضمین‌شده ۱.۵ آمپر (با خنک‌سازی کافی از طریق پدها و سطح مسی PCB)
حفاظت‌های داخلی:
- محدودکننده جریان
- خاموش‌سازی حرارتی
- محافظت از ناحیه کار ایمن (SOA)

???? کاربردهای اصلی:

ساخت منابع تغذیه دقیق و قابل تنظیم در طراحی‌های فشرده SMD
شارژرهای باطری با قابلیت تنظیم ولتاژ و محدودیت جریان
تأمین ولتاژهای خاص و غیرمعمول (۳.۳، ۵، ۷، ۱۳، ۱۸ ولت و غیره) روی PCBهای متراکم
رگولاتور دقیق برای تغذیه اپ‌آمپ‌ها، سنسورها و مبدل‌های A/D
جایگزینی SMD برای رگولاتورهای قابل تنظیم Through-Hole

✅ مزایا:

قابلیت تنظیم ولتاژ خروجی از ۱.۲ تا ۳۷ ولت: یک قطعه برای بی‌نهایت کاربرد
جریان ۱.۵ آمپر در پکیج SO-8: قدرت بالا برای یک رگولاتور SMD
پکیج SO-8: ابعاد کوچک، مناسب برای مونتاژ خودکار و طراحی‌های متراکم
محدوده گسترده ولتاژ ورودی (۴.۲ تا ۴۰ ولت): انعطاف‌پذیری بالا
حفاظت‌های داخلی کامل: ایمنی در برابر خطاهای رایج
استاندارد طلایی صنعت: LM317 یکی از محبوب‌ترین رگولاتورهای قابل تنظیم جهان است
برند STMicroelectronics: کیفیت و قابلیت اطمینان بالا

???? جمع‌بندی:
LM317LD13TR یک رگولاتور ولتاژ مثبت قابل تنظیم ۱.۵ آمپر از STMicroelectronics در پکیج SO-8 است که ولتاژ خروجی را از ۱.۲ تا ۳۷ ولت با دو مقاومت خارجی تنظیم می‌کند. این آیسی با ورودی ۴.۲ تا ۴۰ ولت، حفاظت‌های همه‌جانبه و پکیج جمع‌وجور SMD، گزینه‌ای ایده آل برای افزودن یک منبع تغذیه دقیق و قدرتمند به طراحی‌های مدرن و فشرده است. LM317LD13TR همان عملکرد افسانه‌ای LM317 را در بسته‌بندی SO-8 برای کاربردهای SMD امروزی ارائه می‌دهد.
