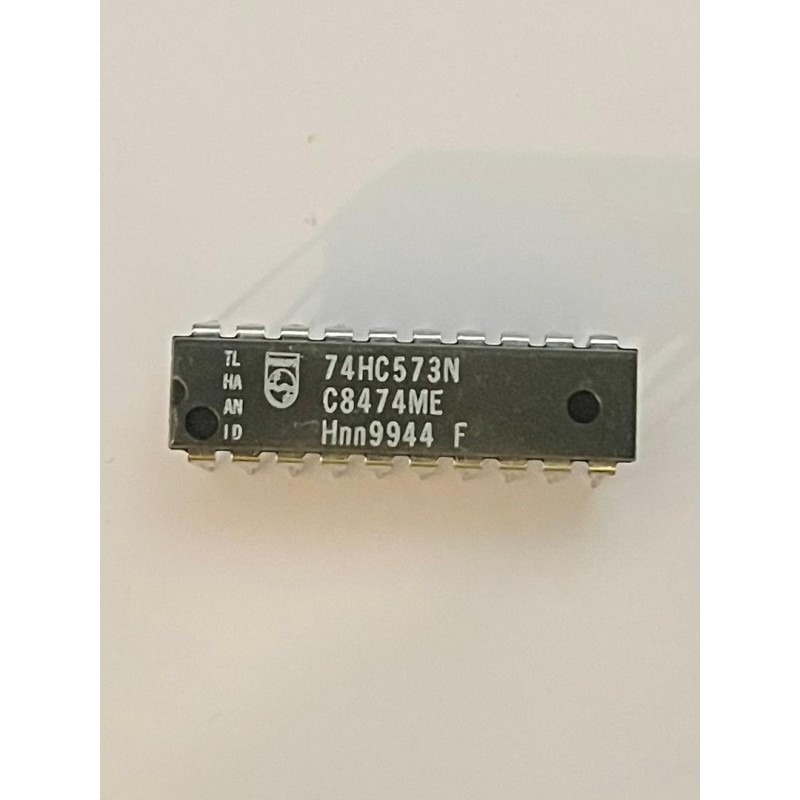

74HC573N

کد کالا: 54991

وضعیت: نو (جدید)

74HC573N یک آی‌سی ۸ بیت لَچ شفاف (Octal Transparent Latch) با خروجی سه‌حالته (Tri-State) در پکیج DIP-20 (پسوند N یعنی DIP/PDIP).

جزییات بیشتر

فروشنده: : دلوان ماشین

تعداد محصولات: 61

تعداد طرفداران: 1

تاریخ افتتاح: 1403-06-03

لیست دیگر فروشندگان این کالا

74HC573D

ارسال آی سی کالا
In stock quantity: 1515 Item minimum quantity: 1 Item
590,700 ریال 590700
In stock quantity: 1515 Item minimum quantity: 1 Item

تعداد: خرید
74HCT573D

ارسال آی سی کالا
In stock quantity: 85 Item minimum quantity: 1 Item
445,500 ریال 445500
In stock quantity: 85 Item minimum quantity: 1 Item

تعداد: خرید
SN74HC573AN

فروشنده: فروشگاه قطعات الکترونیک RAISE

ارسال از: 1 روزکاری دیگر
In stock quantity: 48 Item minimum quantity: 5 Item
268,400 ریال 268400
In stock quantity: 48 Item minimum quantity: 5 Item

تعداد: خرید
74ACT573

فروشنده: کیوتک الکترونیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 180 Item minimum quantity: 5 Item
277,200 ریال 277200
In stock quantity: 180 Item minimum quantity: 5 Item

تعداد: خرید
74HC573D

فروشنده: رایان تکنیک

ارسال از: 2 روزکاری دیگر
In stock quantity: 19 Item minimum quantity: 2 Item
572,000 ریال 572000
In stock quantity: 19 Item minimum quantity: 2 Item

تعداد: خرید
74F573PC

فروشنده: سيليكون

ارسال از: 3 روزکاری دیگر
In stock quantity: 4 Item minimum quantity: 1 Item
467,500 ریال 467500
In stock quantity: 4 Item minimum quantity: 1 Item

تعداد: خرید
SN74HC573AN

فروشنده: رایان تکنیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 11 Item minimum quantity: 1 Item
915,200 ریال 915200
In stock quantity: 11 Item minimum quantity: 1 Item

تعداد: خرید
SN74HC573AN

فروشنده: امیر الکترونیک

ارسال از: 1 روزکاری دیگر
In stock quantity: 2200 Item minimum quantity: 3 Item
320,100 ریال 320100
In stock quantity: 2200 Item minimum quantity: 3 Item

تعداد: خرید
74HC573

فروشنده: استوک پارت

ارسال از: 1 روزکاری دیگر
In stock quantity: 6 Item minimum quantity: 6 Item
137,500 ریال 137500
In stock quantity: 6 Item minimum quantity: 6 Item

تعداد: خرید

دانلود

اطلاعات بیشتر

Octal Transparent Latch = لَچ ۸ بیتی شفاف

• خروجی 3-State (برای باس مشترک)

• کنترل‌ها:

• LE=1 → شفاف (Q ورودی D را دنبال می‌کند)

• LE=0 → مقدار آخر قفل می‌شود

• /OE=0 → خروجی فعال

• /OE=1 → خروجی Hi-Z

تغذیه و سطح منطقی

• VCC: معمولاً 2.0 تا 6.0 ولت

• چون HC است (CMOS)، آستانه ورودی‌ها وابسته به VCC است (نه TTL).

• به صورت تقریبی: VIL ≤ 0.3×VCC و VIH ≥ 0.7×VCC

• مثال در 5V: LOW زیر ~1.5V و HIGH بالای ~3.5V

• اگر ورودی‌هات TTL 5V هستند (HIGH≈2V)، بهتر است از 74HCT573 استفاده شود.

جریان‌دهی خروجی (تقریبی)

• در 5V معمولاً توانایی درایو در حد چند میلی‌آمپر است (حدود ±6mA کلاسیک برای 74HC در 5V؛ دقیقش به سازنده بستگی دارد).

سرعت (تقریبی)

• Propagation delay معمولاً در 5V حدود 10 تا 20 نانوثانیه (باز هم وابسته به سازنده و بار خازنی).

پکیج و پایه‌ها

• N = DIP-20

• ورودی‌ها D0..D7 و خروجی‌ها Q0..Q7 + پایه‌های LE و /OE + VCC/GND
