مشخصات، دیتاشیت، قیمت و خرید LM319D

LM319D از خانواده آی سی مقایسه کننده آنالوگ می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند STMicroelectronics
• پکیج SO-14
• نوع نصب روی برد SMD
• تعداد کانال 2 کانال
• حداکثر ولتاژ تغذیه 15 ولت
• حداقل ولتاژ تغذیه 5 ولت
• حداقل دمای عملیاتی 0 درجه سانتیگراد
• حداکثر دمای عملیاتی 70 درجه سانتیگراد
• جریان تامین 8 میلی آمپر
• نوع خروجی Open Collector
• جریان ورودی 1 میکرو آمپر
• ولتاژ ورودی افست 8 میلی ولت
• زمان پاسخ 80 نانو ثانیه

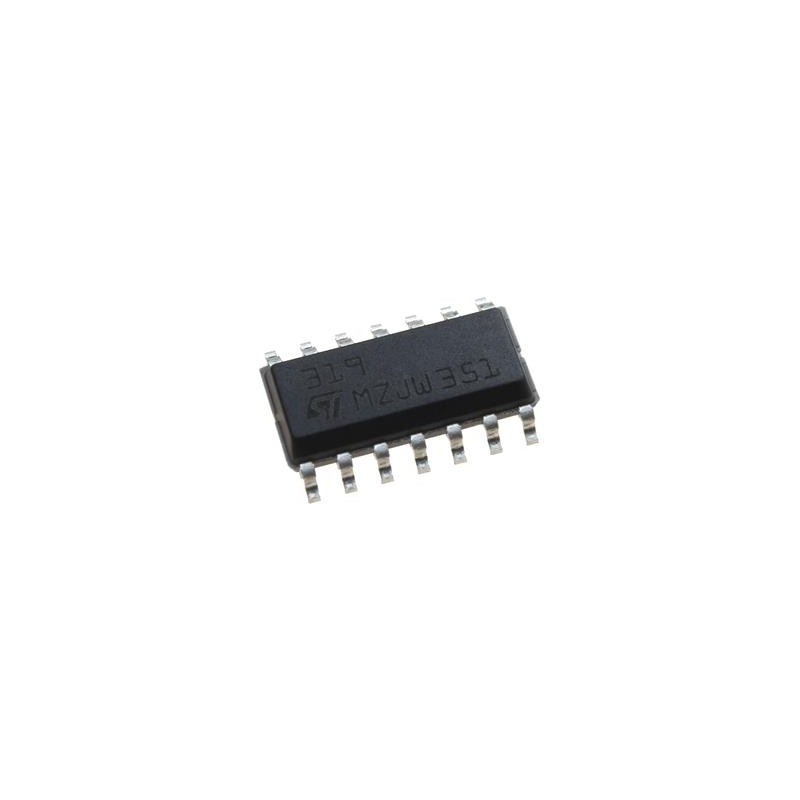

LM319D
یک آی‌سی Dual High-Speed Voltage Comparator با دو مقایسه‌کننده مستقل، خروجی Open-Collector و سرعت پاسخ بسیار بالا است که توسط STMicroelectronics تولید می‌شود. این قطعه برای مقایسه دقیق دو سیگنال آنالوگ و تولید خروجی دیجیتال طراحی شده و به دلیل زمان پاسخ بسیار کوتاه (80ns)، در مدارهای پرسرعت، آشکارسازی سطح ولتاژ، تولید پالس، کنترل صنعتی و تجهیزات اندازه‌گیری کاربرد گسترده‌ای دارد. خروجی Open-Collector نیز امکان اتصال مستقیم به ولتاژهای مختلف و پیاده‌سازی اتصال Wired-AND را فراهم می‌کند.

⚙️ مشخصات فنی کلیدی

دو مقایسه‌کننده مستقل

این آی‌سی شامل دو Comparator مستقل است که هر کدام می‌توانند به‌طور هم‌زمان دو سیگنال آنالوگ را مقایسه کرده و خروجی دیجیتال متناظر تولید کنند. این ویژگی باعث کاهش تعداد قطعات و افزایش تراکم طراحی می‌شود.

زمان پاسخ بسیار سریع

با زمان پاسخ تنها 80 نانوثانیه، LM319D برای کاربردهای پرسرعت مانند آشکارسازی لبه سیگنال، مدارهای Trigger، تولید پالس، سیستم‌های مخابراتی و پردازش سیگنال مناسب است.

خروجی Open-Collector

خروجی Open-Collector امکان اتصال به ولتاژهای مختلف از طریق مقاومت Pull-up را فراهم می‌کند. همچنین می‌توان چند خروجی را به‌صورت Wired-AND به یکدیگر متصل کرد که در بسیاری از مدارهای منطقی و کنترلی کاربرد دارد.
