مشخصات، دیتاشیت، قیمت و خرید MX27C512PC-12

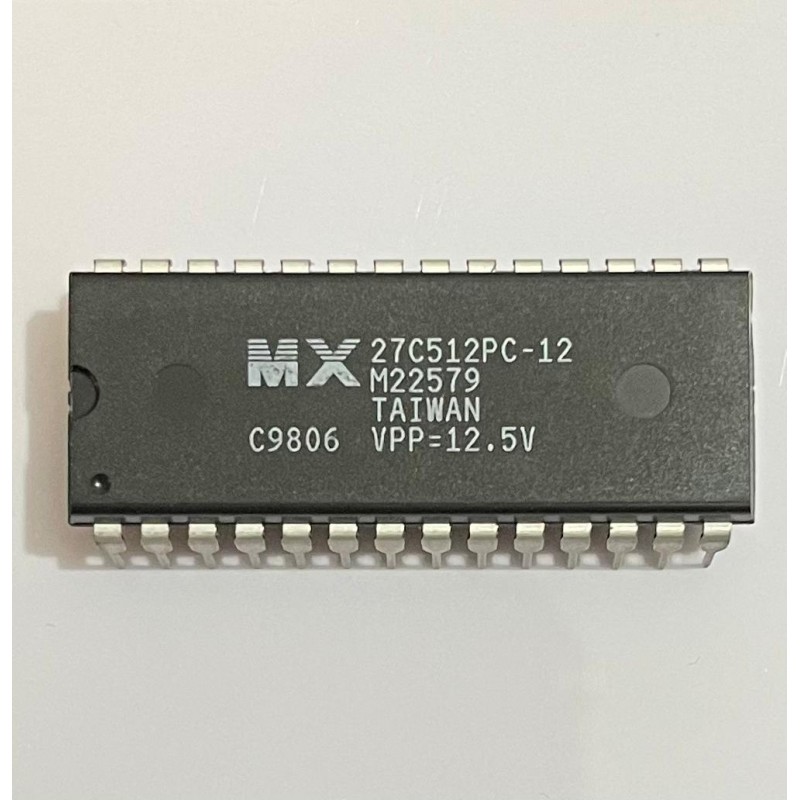

MX27C512PC-12

1. مشخصات کلی

• نوع حافظه: EPROM (حافظه فقط‌خواندنی قابل پاک‌شدن با UV)

• ظرفیت: 512Kb (کیلوبیت) = 64K × 8 بیت

• ولتاژ تغذیه (Vcc): حدود 5 ولت (۴٫۵ تا ۵٫۵ ولت)

• سرعت دسترسی: مدل -12 یعنی ۱۲۰ نانوثانیه

• پکیج: DIP-28 پلاستیکی (مناسب برای سوکت و بردهای سوراخ‌دار)

• رابط:

• آدرس: A0 تا A15

• داده: D0 تا D7 (خروجی ۸ بیتی)

• پایه‌های کنترلی اصلی:

• /CE: فعال‌سازی چیپ (Chip Enable)

• /OE: فعال‌سازی خروجی (Output Enable)

• /PGM یا Vpp: برای پروگرام کردن با ولتاژ حدود ۱۲٫۵ ولت

2. ویژگی‌های عملکردی

• حافظه فقط‌خواندنی در مدار (در حین کار فقط Read است)

• پاک کردن محتوا فقط با نور UV (در نسخه‌های دارای پنجره کوارتز)

• سازگار با سطوح منطقی TTL

• بدون نیاز به ریفرش (حافظه استاتیک)

3. کاربردها

این آی‌سی معمولاً برای موارد زیر استفاده می‌شود:

1. ROM برنامه در بردهای صنعتی و قدیمی

• کنترلرهای CNC

• بردهای مبتنی بر Mach3 و کنترلرهای مشابه (برای نگهداری Firmware یا جدول‌ها)

2. ذخیره دائمی Firmware و Bootloader

• در سیستم‌های تعبیه‌شده (Embedded) قدیمی یا تجهیزات خاص

3. ذخیره جداول ثابت

• جداول Lookup، فونت، جدول تبدیل، کانفیگ ثابت و… در مدارهای دیجیتال
