مشخصات، دیتاشیت، قیمت و خرید ICL7107CPLZ

ICL7107CPLZ نمایش بزرگتر

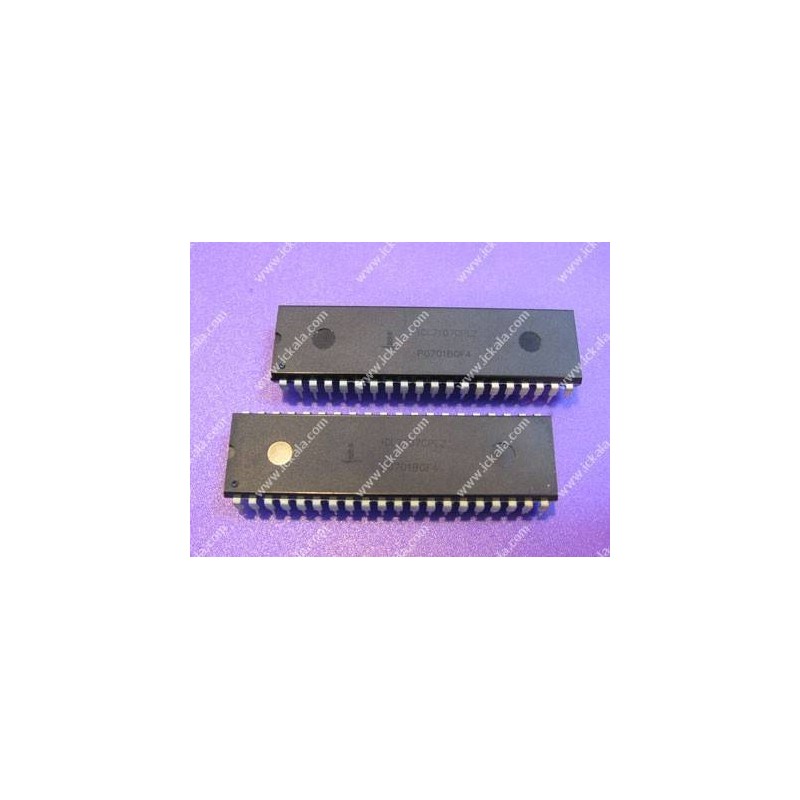

ICL7107CPLZ

کد کالا: 38

نو (جدید)

دسته‌بندی: درایورهای نمایشگر( Display Drivers)

موجودی: این محصول در انبار موجود نیست

 آی سی ICL7107 یک  مبدل آنالوگ به دیجیتال و درایور نمایشگر LCD/LED با 3.5 رقم یجیتال می یاشد.

جزییات بیشتر

سفارش خارج
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

لیست دیگر فروشندگان این کالا

مستندات فنی و دیتاشیت


دانلودها: 847


ویژگی های: ICL7107CPLZ

مشخصات کلی

نوع نصب : DIP
Package : DIP-40
نوع عملکرد(Function Type) : مبدل / درایور آنالوگ به 7SEG
دمای کاری(سانتیگراد) : 0 to 70

مشخصات تغذیه

نوع تغذیه : تعذیه دوبل
حداکثر ولتاژ تغذیه دوبل (±) (ولت) : 6

سایر مشخصات محصول

حداکثر جریان خروجی (میلی آمپر) : 8

اطلاعات بیشتر

آی سی  ICL7107 یک  مبدل آنالوگ به دیجیتال و درایور نمایشگر LCD/LED با 3.5 رقم یجیتال می یاشد. که توانایی درایو کردن و دیکد کردن 4 عدد نمایشگر 7 سگمنت را دارد. همچنین دارای یک کلاک و یک ولتاژ مرجع می باشد و بسیار کارآمد و کم مصرف است. این آی سی می تواند مستقیما به نمایشگرهای Light Emitting Diode) LED ) وصل شده و آنها را درایو نماید. همچنین دارای دقتی برابر با 10uV می باشد. و جریان بایاس ورودی آن کمتر از 10 پیکو آمپر است.
این آی سی هم اکنون در سایت ickala برای استفاده طراحان و مهندسین آماده فروش می باشد.

Features
• Guaranteed Zero Reading for 0V Input on All Scales
• True Polarity at Zero for Precise Null Detection
• 1pA Typical Input Current
• True Differential Input and Reference, Direct Display Drive
- LCD ICL7106, LED lCL7107
• Low Noise - Less Than 15μVP-P
• On Chip Clock and Reference
• Low Power Dissipation - Typically Less Than 10mW
• No Additional Active Circuits Required
• Enhanced Display Stability
• Pb-Free Plus Anneal Available (RoHS Compliant)




بلوک دیاگرام بخش آنالوگ این آی سی در زیر نمایش داده شده است.

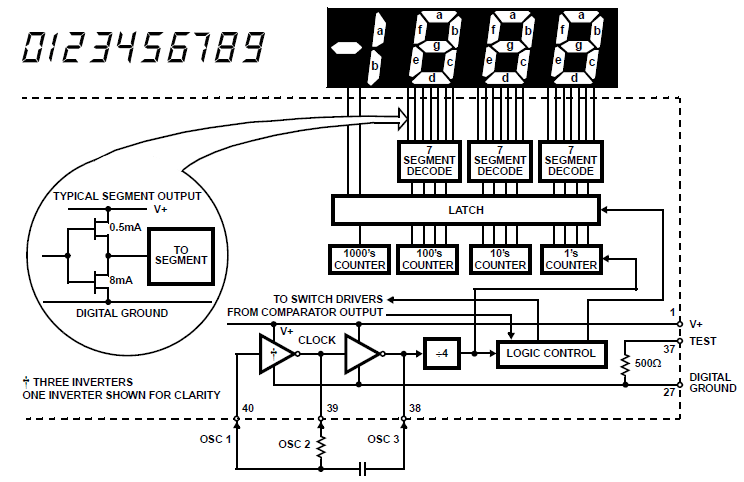

بلوک دیاگرام بخش دیجیتال این آی سی در زیر نمایش داده شده است.



سوکت آی سی 40 پین
