مشخصات، دیتاشیت، قیمت و خرید کانکتور J30J-25ZKWP7-J اصلی

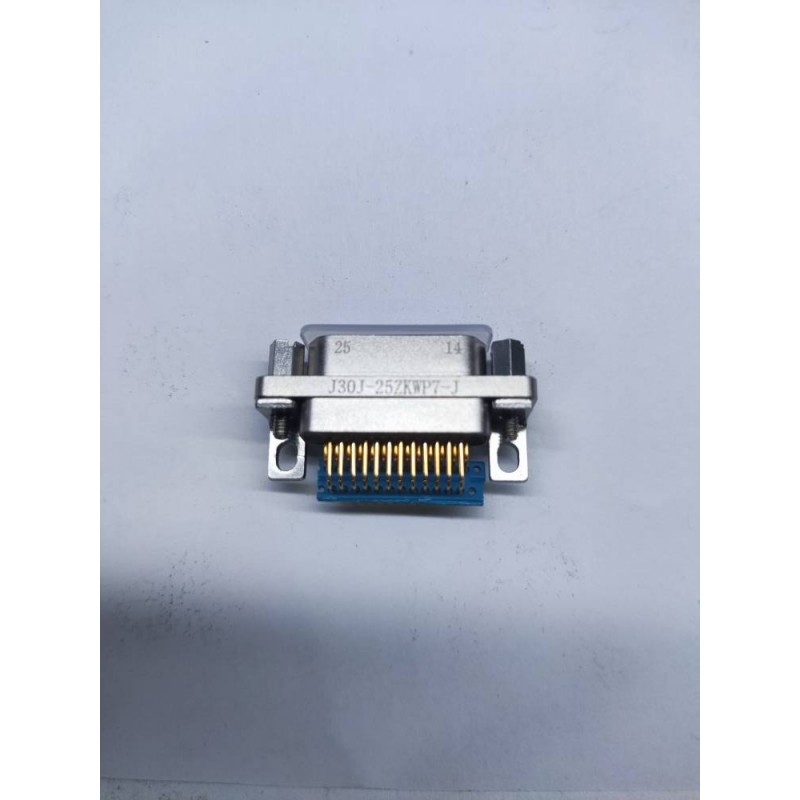

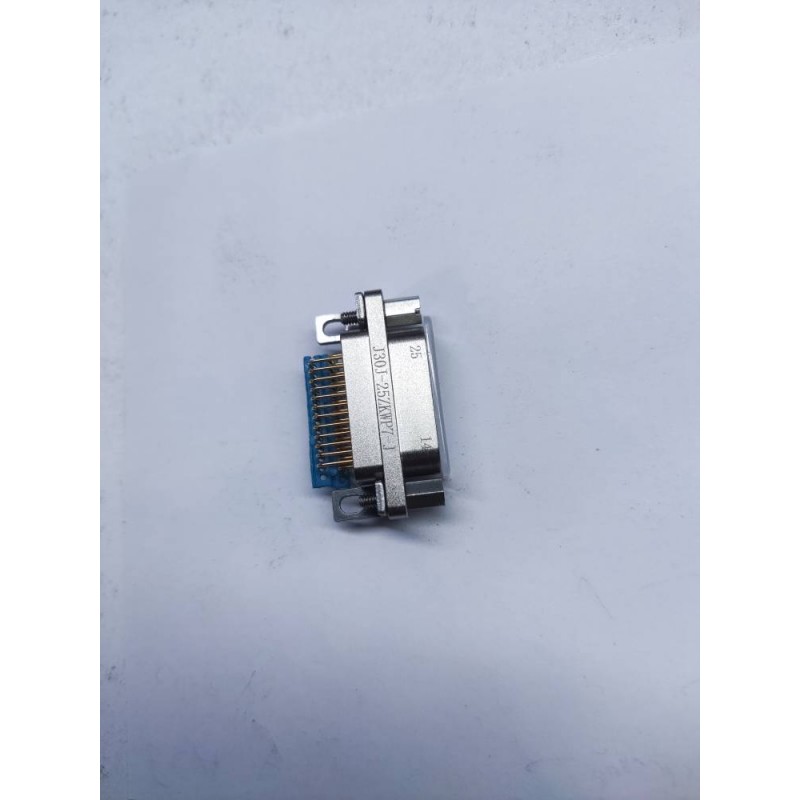

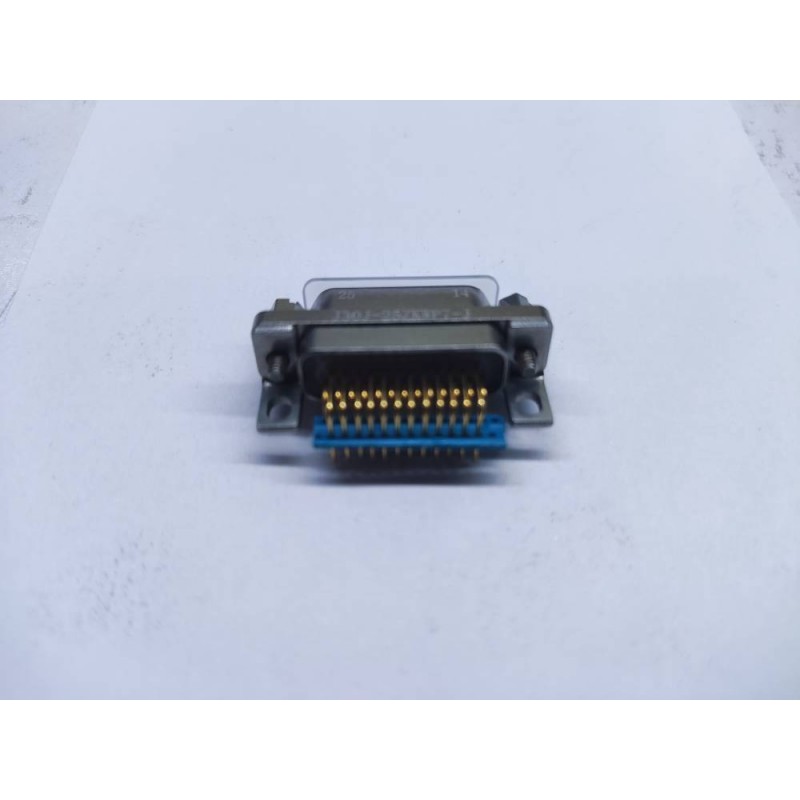

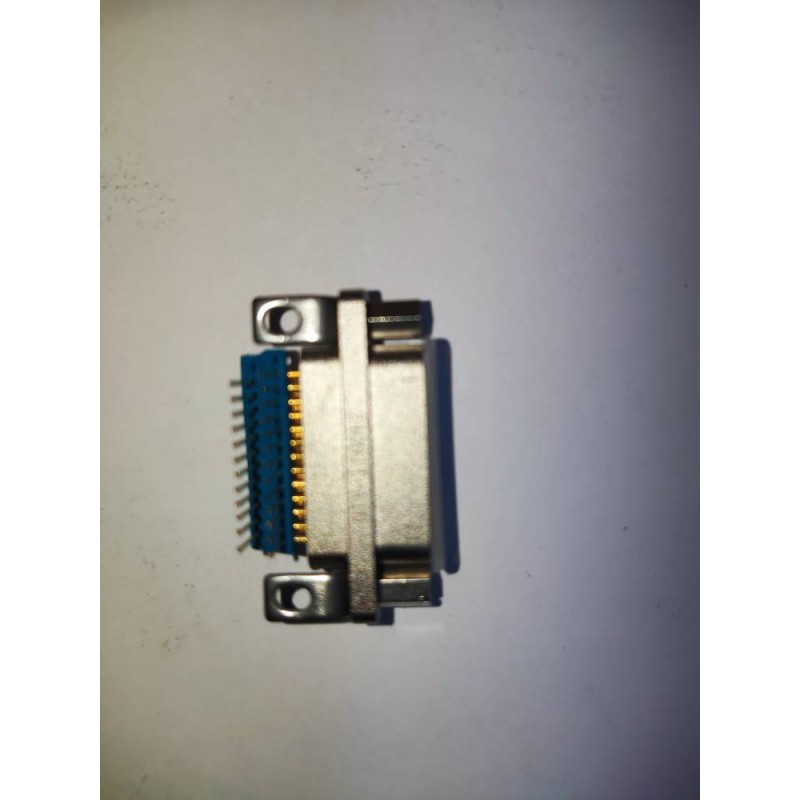

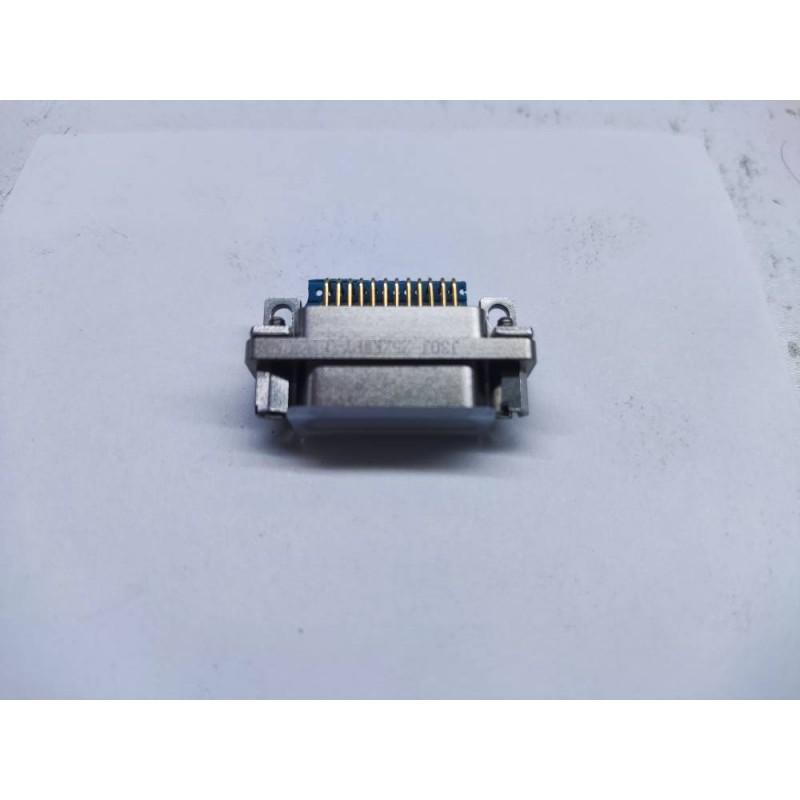

کانکتور های J30J تراکم پین بسیار بالایی دارند (به نحوی که در J30J-25ZKWP7-J بیست و پنج عدد پین مادگی در سطح مقطع کوچک تری نسبت به کانکتور های D-SUB معمولی قرار گرفته اند.) نوع اتصال این کانکتور به برد از نوع Right angle (90 درجه) می باشد. میکرون طلایی مناسبی در فرآیند ساخت استفاده کنند جنس بدنه و نوع رزین استفاده شده در این کانکتورها می تواند شاخص دیگری در کیفیت باشد. ماکزیمم جریان عبوری از این کانکتورها 3 آمپر می باشد و مقاومت پین های این کانتورها کم تر از ده میلی اهم می باشد.
کانکتورهای J30J معادل سری MDM ساخت آمریکا می باشند.

Type of connector and contact: ZK= Receptacle with socket

Type of termination: W = 90o elbow PCB

Modification: J = Grid Distance of PCB is 1.27×2.54

Temperature: -55 C ~ +125 C
Relative humidity: at 40 C, 95
Vibration: at 10 Hz ~ 2000 Hz, acceleration 196 m/s2
Shock: 735 m/s2
Acceleration: 735 m/s2
Rated current: 3 A
Contact resistance: ≤ 10 mΩ
Insulation resistance: ≥ 5000 MΩ
Dielectric strength: 800 V
Endurance: ≥ 500 cycle
