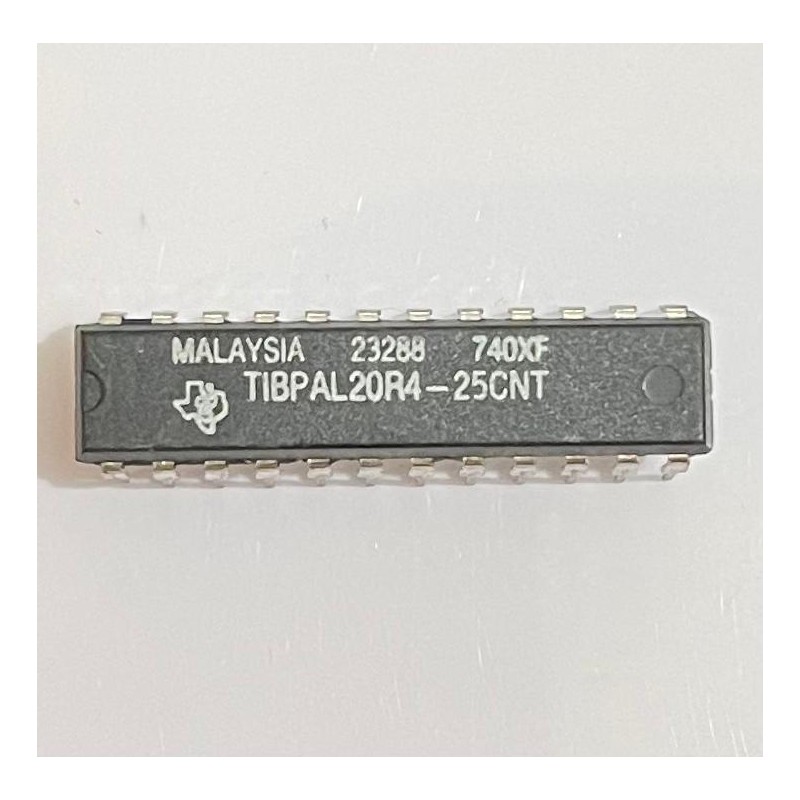

مشخصات، دیتاشیت، قیمت و خرید TIBPAL20R4-25CNT

نوع: Programmable Array Logic (PAL) با خروجی‌های Registered

• ساختار 20R4: دارای ۴ خروجی رجیسترشده (Q) + پایه‌های کنترلی مثل CLK و OE (طبق پین‌آوت در دیتاشیت).

• تغذیه: 4.75 تا 5.25 ولت (۵ ولتی)

• سرعت/گرید: 25ns (عدد -25)

• فرکانس کاری مرجع فروشنده: حدود 50MHz

• پکیج: DIP-24 / PDIP-24

• رنج دما (سری C): 0 تا 75°C (حرف C)

معنی پسوندها

• -25 = گرید سرعت 25ns

• C = رنج دمای تجاری 0..75°C

• NT = نوع پکیج در سری C (در دیتاشیت گفته شده C suffix با پکیج JT یا NT می‌آید) و در بازار معمولاً همین PDIP-24 است.

کاربردهای رایج

• Address decoding / Chip select

• ساخت ماشین حالت (State machine) ساده با خروجی‌های رجیسترشده

• «Glue logic» برای جمع کردن چندین گیت/فلیپ‌فلاپ در یک آی‌سی
