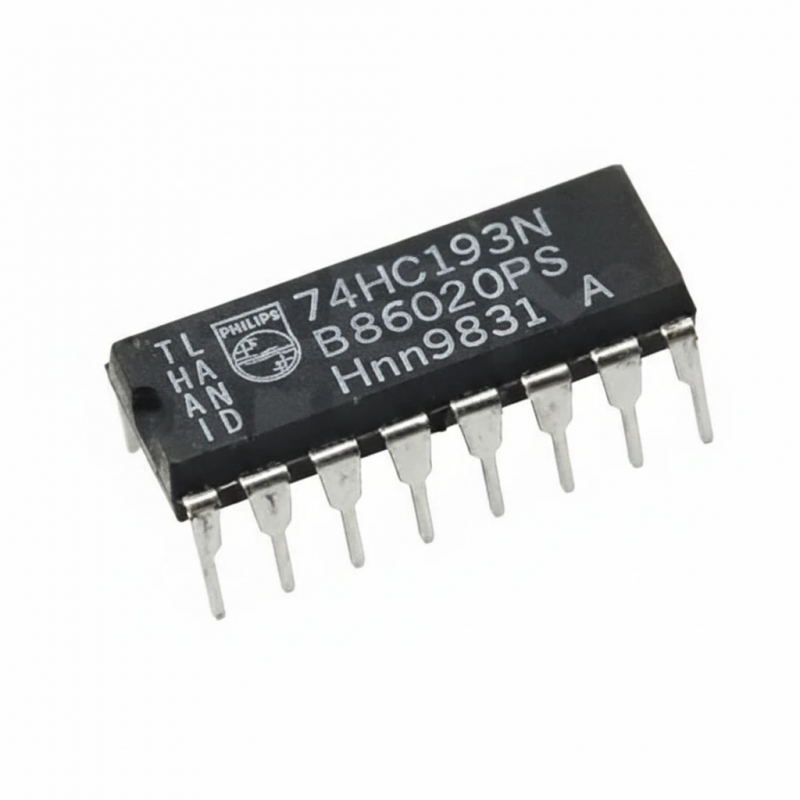

مشخصات، دیتاشیت، قیمت و خرید 74hc193n

نوع قطعه: Up/Down Counter – شمارنده دودویی ۴ بیتی قابل افزایش و کاهش

• سری: High‑Speed CMOS (HC)

• مدل کامل: SN74HC193N / TC74HC193P / M74HC193 (کاملاً معادل)

• پکیج: DIP‑16 (N)

پین‌های مهم:

• UP Clock (CPU) → با هر پالس، شمارنده یکی افزایش می‌یابد.

• DOWN Clock (CPD) → با هر پالس، شمارنده یکی کاهش می‌یابد.

• Load (LD) → بارگذاری مستقیم مقدار ۴ بیتی روی ورودی‌ها.

• Clear (MR) → صفر کردن.

• خروجی‌ها: Q0 تا Q3.

کاربردها:

• شمارنده رو به بالا یا پایین

• تولید تقسیم فرکانس‌های قابل کنترل

• انکودر مکانیکی / شمارنده پالس موتور

• سیستم‌های دیجیتال آموزشی

• تایمر و دنباله‌ساز منطقی

• پروژه‌های Retro و CPUهای ۸ بیتی قدیمی
