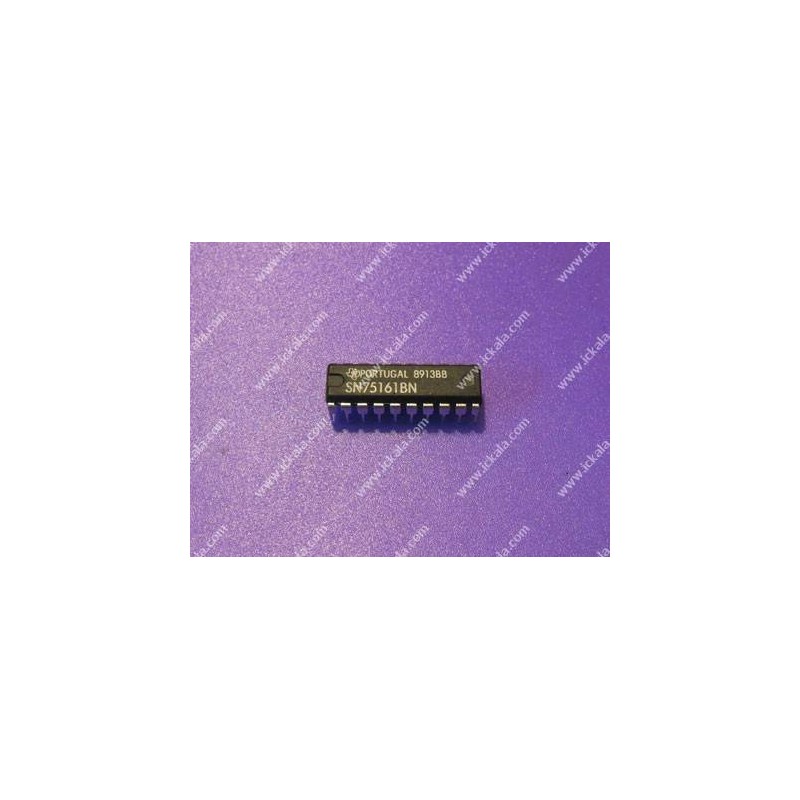

SN75161BN
کد کالا: 79
نو (جدید)
دسته‌بندی: آی سی های باس ترنسیور (Bus Transceivers)
موجودی: این محصول در انبار موجود نیست
آی سی SN75161 یک اینترفیس باس گیرنده / فرستنده 8 تایی با کاربرد در GPIB است.
مستندات فنی و دیتاشیت
ویژگی های: SN75161BN
مشخصات کلی
نوع نصب :
DIP
Package :
DIP-20
نوع :
تجاری
نوع عملکرد(Function Type) :
رابط باس ارسال و دریافت 8 تایی ( Octal )
دمای کاری(سانتیگراد) :
-40 to 85
مشخصات تغذیه
حداکثر توان مصرفی ، Power Dissipation ( میلی وات ) :
1200
نوع تغذیه :
تغذیه تکی
حداقل ولتاژ تغذیه تکی (ولت) :
4.5
حداکثر ولتاژ تغذیه تکی (ولت) :
7
مشخصات آنالوگ به دیجیتال
تعداد بیت :
8
multiplexer/Demultiplexer
حداکثر مقدار تاخیر انتشار سیگنال ورودی به خروجی ( نانو ثانیه ) :
22
TTL
tpHLمقدار تاخیر انتشار High به Low ( نانو ثانیه ) :
20
tpLHمقدار تاخیر انتشار Low به High ( نانو ثانیه ) :
20
تعداد ورودی ها :
8
سایر مشخصات محصول
نوع خروجی :
سه حالته ، غیر معکوس
تعداد مدارات :
8
اطلاعات بیشتر
آی سی SN75161N یک اینترفیس باس گیرنده / فرستنده 8 تایی با کاربرد عمومی است که کم مصرف و پر سرعت می باشد. هر کدام از فرستنده گیرنده های آن برای مدیریت باس و انتقال سیگنالها بین واحد های فعال به صورت تکی و یا گروهی طراحی شده اند. با استفاده از 2 تا آی سی SN75161BN به صورت کنار هم می توان یک اینترفیس باس 16 بیتی را ساخت.
یکی از کاربرد های ویژه این آی سی استفاده آن در ساخت مبدل های GPIB که یک پورت استاندارد برای تمامی تجهیزات آزمایشگاهی و اندازه گیری می باشد است.
یکی از کاربرد های ویژه این آی سی استفاده آن در ساخت مبدل های GPIB که یک پورت استاندارد برای تمامی تجهیزات آزمایشگاهی و اندازه گیری می باشد است.
هم اکنون این آی سی در سایت ickala برای استفاده مهندسین و طراحان جهت فروش آماده گردیده است.
FEATURES
Meets IEEE Standard 488-1978 (GPIB)
8-Channel Bidirectional Transceivers
Power-Up/Power-Down Protection
(Glitch Free)
Designed to Implement Control Bus
Interface
SN75161B Designed for Single Controller
SN75162B Designed for Multiple Controllers
High-Speed, Low-Power Schottky Circuitry
Low Power Dissipation...72 mW Max Per Channel
Fast Propagation Times . . . 22 ns Max
High-Impedance pnp Inputs
Receiver Hysteresis...650 mV Typ
Bus-Terminating Resistors Provided on Driver Outputs
No Loading of Bus When Device Is Powered Down (Vcc= 0)
