BD237

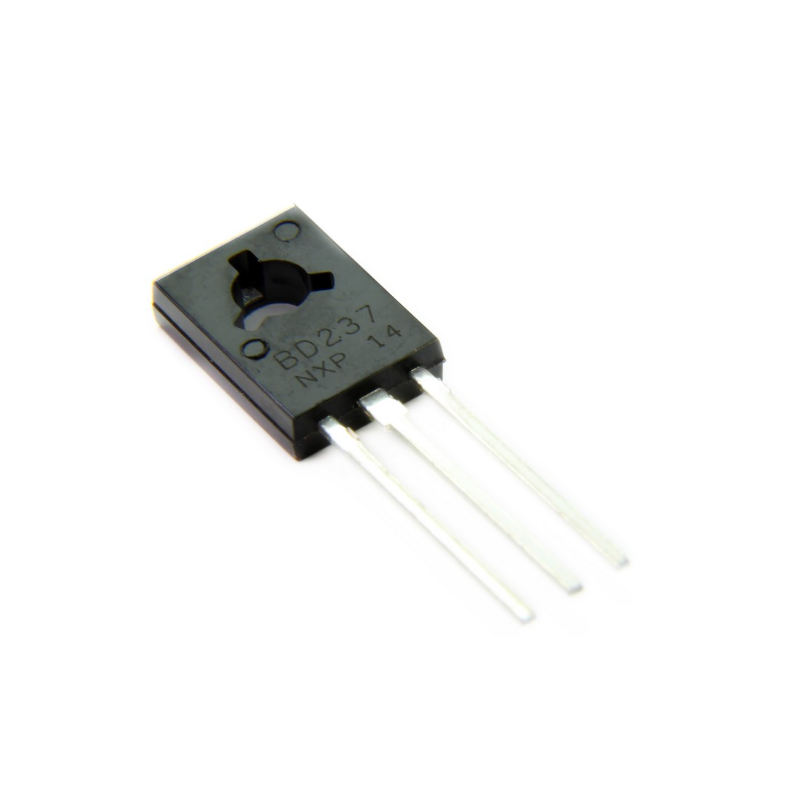

یک ترانزیستور دو قطبی (BJT) از نوع NPN است که توسط NXP Semiconductors تولید می‌شود. این قطعه در پکیج TO-126 ارائه می‌گردد و به‌عنوان جفت مکمل (Complementary Pair) ترانزیستور BD238 (PNP) شناخته می‌شود. این ترانزیستور یک قطعه توان (Power) با قابلیت تحمل جریان و توان بالا برای کاربردهای خطی و سوییچینگ سنگین طراحی شده است.

???? مشخصات کلی:

• نوع: ترانزیستور دو قطبی (BJT)

• قطبیت: NPN

• ولتاژ کلکتور-امیتر (Vceo): 80V

• جریان کلکتور پیوسته (Ic): 2A

• اتلاف توان (Pd): 25W

• نوع بسته‌بندی: TO-126 (Through-Hole، با صفحه فلزی برای نصب هیت‌سینک)

• تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): 80V

• حداکثر جریان کلکتور (Ic): 2A

• حداکثر توان قابل تحمل (Pd): 25W

• دامنه دمای عملیاتی پیوند: -55°C تا +150°C

???? کاربردهای اصلی:

• مرحله خروجی (Output Stage) تقویت‌کننده‌های صوتی توان متوسط تا بالا (در کلاس‌های AB یا B)، به‌عنوان جفت مکمل BD238.

• رگولاتورهای خطی (Linear Regulators) و استابلایزرهای ولتاژ مثبت در جریان‌های تا 2 آمپر.

• کنترلرهای شارژ باتری.

• سوییچینگ بارهای القایی سنگین مانند موتورهای DC، سلونوئیدها و لامپ‌های توان بالا.

• درایور (Driver) برای بارهای صنعتی با جریان بالا.

• منابع تغذیه خطی (Linear Power Supplies) با خروجی جریان بالا.

✅ مزایا:

• توان تحمل بسیار بالا (25W): امکان مدیریت بارهای قدرتمند را با هیت‌سینگ مناسب فراهم می‌کند.

• جریان کلکتور قابل توجه (2A): قابلیت کنترل مستقیم اغلب بارهای صنعتی و صوتی رایج.

• ولتاژ تحمل خوب (80V): برای کار در مدارهای با ولتاژ تغذیه 40-60 ولت ایده‌آل است.

• پکیج TO-126: امکان نصب هیت‌سینگ بزرگ برای دفع حرارت ایجادشده توسط توان بالا را میسر می‌سازد.

• جفت مکمل قدرتمند: طراحی متقارن و تطبیق‌یافته با BD238 برای مدارهای پوش-پول توان‌افزا.

• ساختار مستحکم: برای کاربردهای صنعتی با شرایط سخت طراحی شده است.

???? جمع‌بندی:
BD237 یک ترانزیستور NPN توان‌افزای صنعتی با قدرت حرارتی بالا (25W) و جریان قابل توجه (2A) است که به‌عنوان جفت مکمل قدرتمند BD238 عمل می‌کند. این ترانزیستور برای مدیریت توان و جریان بالا در مدارهای خطی و سوییچینگ کم‌سرعت بهینه شده است. نقطه قوت آن توانایی تحمل توان و جریان بالا در کنار ولتاژ کاری مناسب است، در حالی که پاسخ فرکانسی محدود (3MHz) اصلی‌ترین محدودیت آن محسوب می‌شود. BD237 انتخابی کلاسیک برای منابع تغذیه خطی، کنترل‌کننده‌های موتور، درایورهای صنعتی و تقویت‌کننده‌های صوتی توان‌افزا است. موفقیت در استفاده از آن به‌طور کامل وابسته به طراحی حرارتی بسیار دقیق و انتخاب هیت‌سینک مناسب می‌باشد.
