BC640

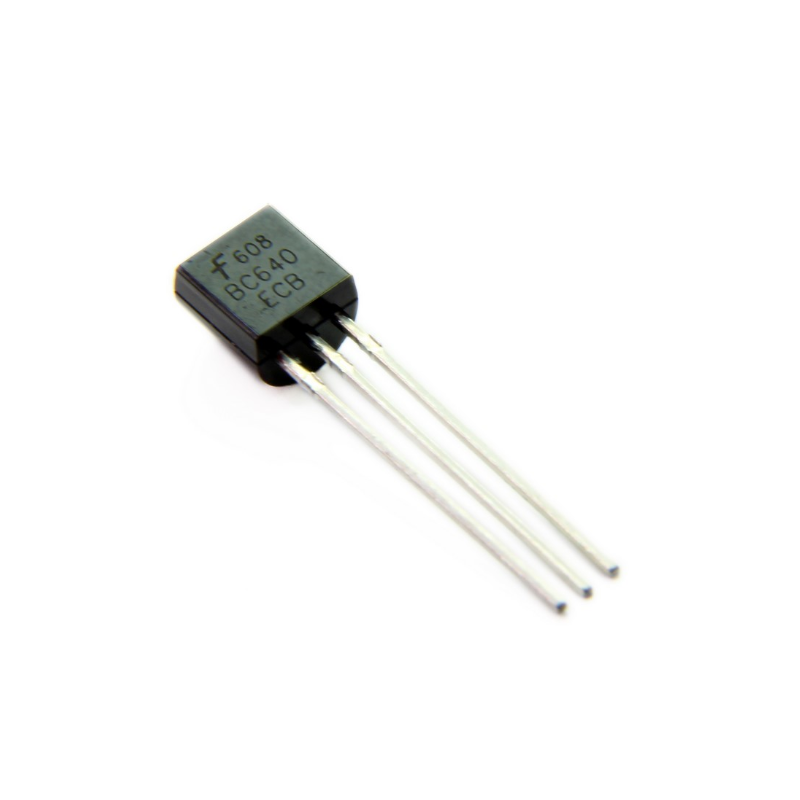

یک ترانزیستور دو قطبی (BJT) از نوع PNP است که توسط Philips Semiconductor تولید شده است. این قطعه در پکیج TO-92 ارائه می‌گردد و یک ترانزیستور سیگنال ولتاژ بالا و فرکانس بالا با عملکرد عمومی محسوب می‌شود. این ترانزیستور به‌عنوان جفت مکمل (Complementary Pair) ترانزیستور BC639 (NPN) شناخته می‌شود.

???? مشخصات کلی:

• نوع: ترانزیستور دو قطبی (BJT)

• قطبیت: PNP

• ولتاژ کلکتور-امیتر (Vceo): -80V

• جریان کلکتور پیوسته (Ic): -500mA

• اتلاف توان (Pd): 625mW

• نوع بسته‌بندی: TO-92 (Through-Hole، پکیج عمومی و رایج)

• تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): -80V

• حداکثر جریان کلکتور (Ic): -500mA

• حداکثر توان قابل تحمل (Pd): 625mW

• فرکانس قطع (fT): 150MHz

• دامنه دمای عملیاتی پیوند: -55°C تا +150°C

???? کاربردهای اصلی:

• سوییچینگ بارهای با جریان متوسط (تا 500mA) در ولتاژهای نسبتاً بالا.

• تقویت سیگنال آنالوگ با پهنای باند وسیع در مدارهای صوتی با کیفیت و مدارهای ویدئویی پایه، به دلیل فرکانس قطع بالا.

• مرحله خروجی پوش-پول (Push-Pull Output Stage) در تقویت‌کننده‌های صوتی کم‌توان کلاس AB، به‌عنوان جفت مکمل BC639.

• رگولاتورهای خطی ولتاژ منفی در منابع تغذیه کوچک.

• درایور برای LEDهای پرقدرت، رله‌ها و موتورهای DC کوچک.

• مدارهای اسیلاتور و مولد سیگنال با فرکانس متوسط.

✅ مزایا:

• ولتاژ تحمل بالا (80V): امکان کار در مدارهای با ریل تغذیه نسبتاً بالا (تا حدود 50-60V) را فراهم می‌کند.

• فرکانس قطع عالی (150MHz): عملکرد سریع و پاسخ فرکانسی مسطح برای کاربردهای صوتی/ویدئویی با کیفیت.

• جفت مکمل مناسب: طراحی مکمل با BC639، امکان ساخت مدارهای تقویت‌کننده متقارن را آسان می‌کند.

• اتلاف توان خوب برای TO-92: توان 625mW در مقایسه با بسیاری از ترانزیستورهای TO-92 مقدار مناسبی است.

???? جمع‌بندی:
BC640 یک ترانزیستور PNP همه‌کاره، با ولتاژ بالا و سرعت خوب است که در پکیج عمومی TO-92 ارائه می‌شود. این قطعه تعادل مناسبی بین ولتاژ کاری (80V)، جریان (500mA)، سرعت (150MHz) و توان (625mW) برقرار کرده و آن را به یک انتخاب متنوع و مفید برای بسیاری از پروژه‌های آنالوگ و سوییچینگ تبدیل می‌کند. به‌ویژه در طراحی تقویت‌کننده‌های صوتی کوچک، درایورهای ولتاژ متوسط و مدارهای سیگنال عمومی می‌تواند گزینه‌ای ایده‌آل باشد. موفقیت در استفاده از آن مستلزم توجه به محدودیت حرارتی ذاتی پکیج TO-92 و طراحی صحیح بایاس است.
