مشخصات، دیتاشیت، قیمت و خرید MPSA92

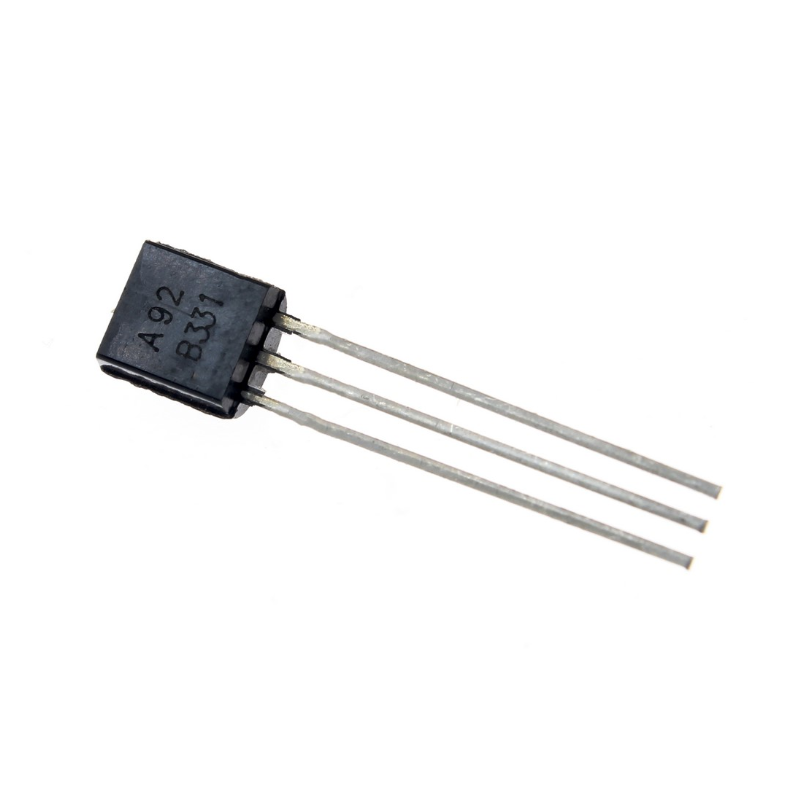

MPSA92
یک ترانزیستور دو قطبی (BJT) از نوع PNP است که توسط ON Semiconductor تولید می‌شود. این قطعه در پکیج TO-92 ارائه می‌گردد و به‌عنوان یک ترانزیستور سیگنال ولتاژ بالا (High Voltage) شناخته می‌شود. این ترانزیستور جفت مکمل (Complementary Pair) ترانزیستورهای MPSA42 (300V) و در نسخه‌های ولتاژ پایین‌تر MPSA43 (200V) است و برای کاربردهای ولتاژ بالا در پلاریته منفی طراحی شده است.

???? مشخصات کلی:

• نوع: ترانزیستور دو قطبی (BJT)

• قطبیت: PNP

• ولتاژ کلکتور-امیتر (Vceo): -200V

• جریان کلکتور پیوسته (Ic): -500mA

• اتلاف توان (Pd): 625mW

• نوع بسته‌بندی: TO-92 (Through-Hole، پکیج عمومی و رایج)

• تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): -200V

• حداکثر جریان کلکتور (Ic): -500mA

• حداکثر توان قابل تحمل (Pd): 625mW

• فرکانس قطع (fT): 50MHz

• دامنه دمای عملیاتی پیوند: -55°C تا +150°C

???? کاربردهای اصلی:

• سوییچینگ ولتاژ بالا در منابع تغذیه سوییچینگ (SMPS) و اینورترها، به ویژه در بخش‌هایی که نیاز به ترانزیستور PNP ولتاژ بالا وجود دارد.

• مدارهای انحراف (Deflection Circuits) و Flyback در مانیتورها و تلویزیون‌های CRT قدیمی.

• درایور ولتاژ بالا برای بارهای تخصصی با پلاریته منفی.

• تقویت سیگنال آنالوگ در مدارهای پیش‌تقویت کننده (پری‌آمپ) ولتاژ بالا.

• جفت مکمل ولتاژ بالا: همراه با MPSA42 یا MPSA43 برای طراحی مدارهای پوش-پول متقارن و کامل در محدوده ولتاژ بسیار بالا.

✅ مزایا:

• ولتاژ تحمل بسیار بالا (-200V): اصلی‌ترین مزیت، امکان کار با ولتاژهای خطرناک در پلاریته PNP.

• پکیج TO-92 استاندارد: در دسترس، ارزان و آسان برای نصب در پروژه‌های توری (Through-Hole).

• جفت مکمل ایده‌آل: تطبیق کامل با سری MPSA4x (NPN) برای طراحی مدارهای متقارن ولتاژ بالا.

• اتلاف توان نسبتاً خوب: توان 625mW برای یک ترانزیستور سیگنال کوچک در پکیج TO-92 مقدار مناسبی است.

???? جمع‌بندی:
MPSA92 یک ترانزیستور PNP تخصصی و صنعتی با قابلیت تحمل ولتاژ بسیار بالا (-200V) در یک پکیج عمومی TO-92 است. این قطعه به‌طور خاص برای تکمیل جفت مکمل خود (MPSA42/43) در مدارهای ولتاژ بالا طراحی شده است. برای پروژه‌های عمومی یا مبتدی مناسب نیست و کاربرد اصلی آن در منابع تغذیه سوییچینگ، سیستم‌های ولتاژ بالا و الکترونیک صنعتی و قدیمی (مانند CRT) می‌باشد. موفقیت و ایمنی در استفاده از MPSA92 مستلزم دانش تخصصی، رعایت شدید اصول ایمنی برق فشار، طراحی دقیق مدارهای محافظ و توجه به قطبیت PNP است. برای اکثر کاربردهای ولتاژ پایین، ترانزیستورهای PNP رایج‌تر (مانند BC557 یا 2N3906) گزینه‌های ایمن‌تر و بهینه‌تری هستند.
