مشخصات FJP13009H2TU

FJP13009H2TU از خانواده ترانزیستور دو قطبی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند Fairchild Semiconductor
• پکیج TO-220AB
• تعداد کانال 1 کانال
• منفی یا مثبت NPN قطب
• اتلاف قدرت 100 وات
• ولتاژ کلکتور-امیتر 400 ولت
• جریان کلکتور 12 آمپر
• فرکانس 4 مگا هرتز
• نوع نصب روی برد Through Hole
• حداقل دمای عملیاتی -55 درجه سانتیگراد
• حداکثر دمای عملیاتی 150 درجه سانتیگراد

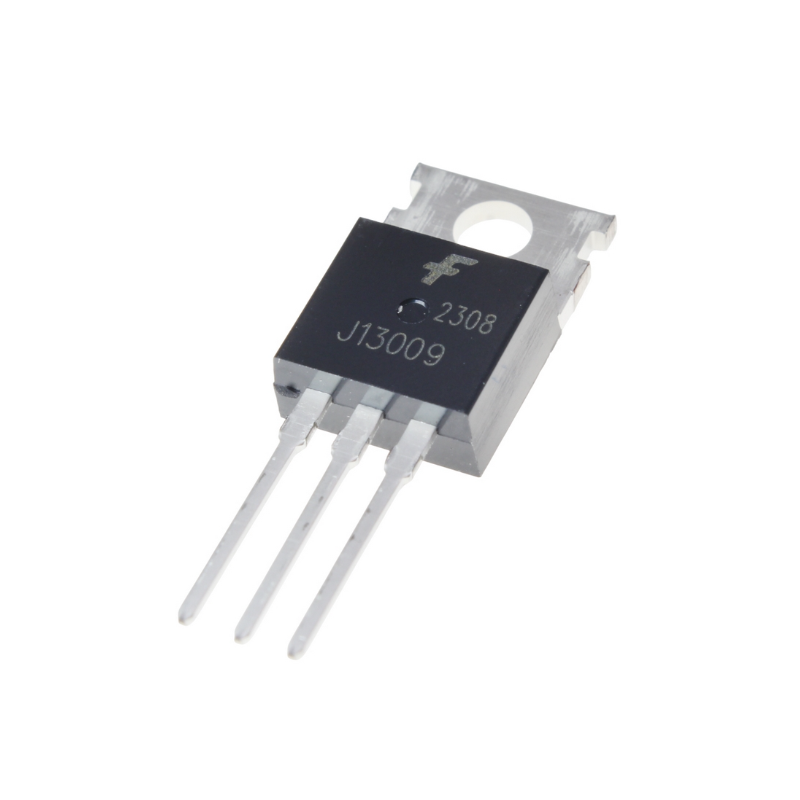

FJP13009H2TU
یک ترانزیستور دو قطبی (BJT) از نوع NPN است که توسط Fairchild Semiconductor تولید شده است. این قطعه در پکیج صنعتی TO-220AB ارائه می‌شود و یک ترانزیستور سوییچینگ ولتاژ بالا با جریان دهی بسیار بالا و توان حرارتی استثنایی محسوب می‌شود که برای کاربردهای صنعتی سنگین و پرتوان طراحی شده است.

???? مشخصات کلی:

• نوع: ترانزیستور قدرت دوقطبی (BJT) سوییچینگ ولتاژ بالا

• قطبیت: NPN

• ولتاژ کلکتور-امیتر (Vceo): 400V

• جریان کلکتور پیوسته (Ic): 12A

• اتلاف توان (Pd): 100W (در دمای 25°C کیس)

• فرکانس قطع (fT): 4MHz

• نوع بسته‌بندی: TO-220AB (Through-Hole، با فلنج فلزی برای اتصال به هیت‌سینک)

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): 400V

• حداکثر جریان کلکتور (Ic): 12A

• حداکثر توان قابل تحمل (Pd): 100W

• فرکانس قطع (fT): 4MHz

• دامنه دمای عملیاتی پیوند (Junction): -55°C تا +150°C

???? کاربردهای اصلی:

• سوییچ اصلی (High-Voltage Switch) در منابع تغذیه سوئیچینگ آفلاین (Offline SMPS) صنعتی با توان متوسط تا بالا.

• بالاست الکترونیکی (Electronic Ballast) برای لامپ‌های تخلیه گازی پرتوان (HID).

• اینورترهای ولتاژ بالا برای درایو موتور، سیستم‌های UPS و جوشکاری.

• کنترلرهای روشنایی صنعتی.

• سیستم‌های جوشکاری و برش پلاسما.

• منابع تغذیه سرور و تجهیزات مخابراتی.

✅ مزایا:

• ترکیب خارق‌العاده ولتاژ، جریان و توان: 400V، 12A و 100W، آن را به یک غول واقعی در بین ترانزیستورهای TO-220AB تبدیل می‌کند.

• ولتاژ شکست بسیار بالا (400V): امکان کار مستقیم با باس DC ولتاژ بالا (پس از یکسوسازی خط برق) را با حاشیه امنیت مناسب فراهم می‌کند.

• جریان کلکتور استثنایی (12A): قابلیت کنترل بارهای با جریان بسیار بالا.

• اتلاف توان فوق‌العاده (100W): بالاترین رده در بین ترانزیستورهای TO-220AB متعارف.

• سرعت سوییچینگ نسبتاً خوب برای BJT ولتاژ بالا (4MHz): امکان کار در فرکانس‌های سوییچینگ ده‌ها کیلوهرتز را می‌دهد.

• پکیج TO-220AB: استاندارد صنعتی، اما با نیاز مبرم به هیت‌سینک بسیار بزرگ.

???? جمع‌بندی:
FJP13009H2TU یک ترانزیستور قدرت NPN ولتاژ بالا و پرجریان از رده سنگین‌وزن‌ها است که مرزهای عملکرد یک ترانزیستور BJT در پکیج TO-220AB را جستجو می‌کند. این قطعه برای کاربردهای سوییچینگ صنعتی سنگینی که به ولتاژ 400 ولت و جریان‌های بسیار بالا (تا 12 آمپر) نیاز دارند طراحی شده است. استفاده موفقیت‌آمیز از آن مستلزم دانش عمیق، طراحی دقیق درایور بیس بسیار قوی و مهندسی حرارتی در سطح بالا است. این ترانزیستور نماینده نهایی نسل ترانزیستورهای BJT سوییچینگ پرتوان پیش از تسلط کامل IGBT ها و MOSFET های ولتاژ بالا است و در کاربردهای خاص و تعمیرات تجهیزات صنعتی قدیمی‌تر ممکن است دیده شود.
