فروشگاه قطعات الکترونیک

HCF4066BE نمایش بزرگتر
HCF4066BE

کد کالا: 49

نو (جدید)

دسته‌بندی: سوییچ آنالوگ (Analog Switch)

موجودی: این محصول در انبار موجود نیست

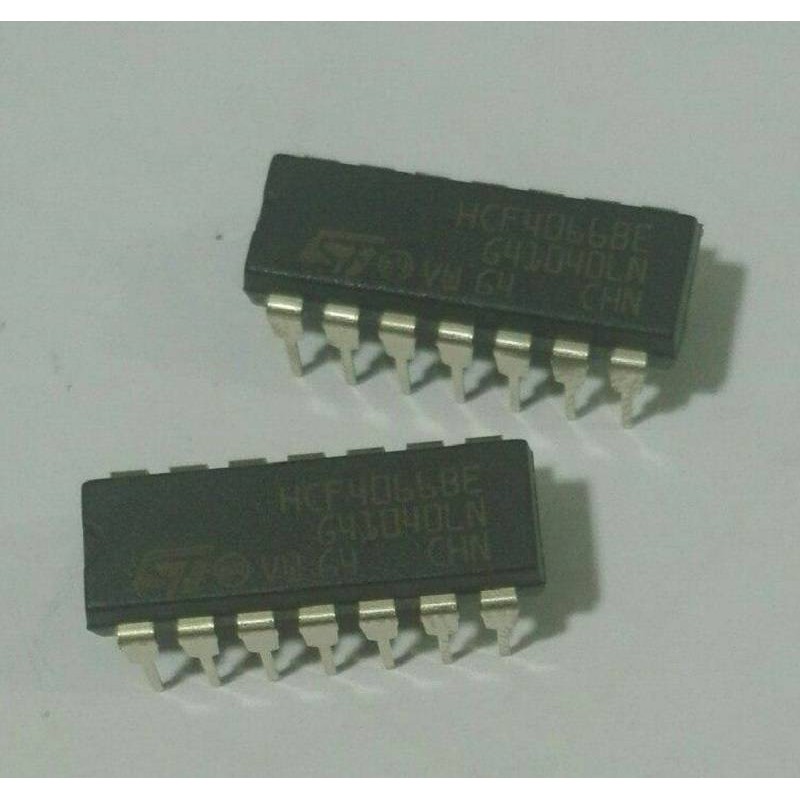

آی سی HCF4066BE یا MC14066BCP یک سوییچ 2 طرفه 4 کاناله و از نوع تجاری با بدنه پلاستیکی  است.

جزییات بیشتر

سفارش خارج
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

مستندات فنی و دیتاشیت


حجم فایل : 112.25 KB, دانلودها: 685


سوکت آی سی 14 پین

ویژگی های: HCF4066BE

مشخصات کلی

نوع نصب : DIP
Package : DIP-14
نوع عملکرد(Function Type) : سوییچ 2 طرفه آنالوگ
دمای کاری(سانتیگراد) : -55 to 125

مشخصات تغذیه

حداکثر توان مصرفی ، Power Dissipation ( میلی وات ) : 800
نوع تغذیه : تعذیه دوبل و تغذیه تکی
حداقل ولتاژ تغذیه دوبل (±) (ولت) : 3
حداکثر ولتاژ تغذیه دوبل (±) (ولت) : 18
حداقل ولتاژ تغذیه تکی (ولت) : 3
حداکثر ولتاژ تغذیه تکی (ولت) : 15

عملکرد دینامیکی

حداکثر پهنای باند کاری (مگاهرتز) : 40

multiplexer/Demultiplexer

حداکثر مقدار تاخیر انتشار سیگنال ورودی به خروجی ( نانو ثانیه ) : 120

سایر مشخصات محصول

تعداد مدارات : 4

اطلاعات بیشتر

آی سی HCF4066BE یا MC14066BCP یک سوییچ 2 طرفه 4 کاناله و از نوع تجاری با بدنه پلاستیکی  است.
 عملکرد این آی سی مشابه 4 عدد رله تک کنتاکت می باشد که فقط دارای پین های common  و normally open  می باشند.


هم اکنون این آی سی در سایت ickala برای استفاده مهندسین و طراحان جهت فروش آماده گردیده است.

FEATURES

Wide supply voltage range                            3V to 15V Y
High noise immunity                                    0.45 VDD (typ.)
Wide range of digital and                              g7.5 VPEAK
analog switching
‘‘ON’’ resistance for 15V operation                80Ohm
Matched ‘‘ON’’ resistance                            Delta RON = 5Ohm (typ.) over 15V signal input
‘‘ON’’ resistance flat over peak-to-peak signal range
High ‘‘ON’’/‘‘OFF’’                                     65 dB (typ.)
output voltage ratio                                     @ fis = 10 kHz, RL= 10 kOhm
High degree linearity                                   0.1% distortion (typ.)
High degree linearity                                   @ fise = 1kHz, Vis = 5Vp-p
High degree linearity                                   VDD- VSSe = 10V, RL= 10 kOhm
