Tablet Oscilloscope Product Introduction

- ورژن :
امتیاز: 5/3.1 (474 آرا)
TO202A یک اسیلوسکوپ تبلت قابل حمل 2 کاناله 200 مگاهرتزی با نرخ نمونه برداری 2GSa/s می باشد.
مدل 4 کاناله این اسیلوسکوپ به نام TO204A می باشد.
مدل های TO202 و TO204 نیز همان مدل ها هستند با این تفاوت که نرخ نمونه برداری آنها 1GSa/s می باشد.
کلیه مدل های تولیدی این شرکت توسط تیم بازرگانی آی سی کالا قابل سفارش می باشند. که در انتهای صفحه، جدول کلیه مدل ها به همراه مشخصات آنها آورده شده است.
کلیه محصولات این سری اسیلوسکوپ های تبلتی دارای شکل یکسانی هستند و از نظر ظاهری فقط تعداد کانال های ورودی 2 یا 4 عدد می باشد.
در صورت تمایل به خرید و یا استعلام قیمت  می توانید به راحتی با استفاده از دکمه استعلام قیمت در بالای صفحه، درخواست خود را برای ما ارسال نمایید، تا در سریع ترین زمان ممکن به شما پاسخ داده بشود.



عملکردهای اصلی




امکانات و مشخصات ظاهری


قابلیت ها

Deeper memory depth

Not only observe general waveform but also can find
every waveform detail.
TO*** model standard memory depth is 18 Mpts
（90M is optional）and
TOxxxA model standard memory depth is 90 Mpts.

Up to 500K wfms/s waveform capture rate

tBook series waveform capture rate can be upgraded to 250,000wfms/s or 500,000wfms/s.Improve the probability of catching the abnormal  signal to 90%.The higher capture rate, the shorter dead time ofwaveform,abnormal  signals can be caught fast and accurately,which gives you the highest probability of capturing random and infrequent events.

 Automatic Measurment

Swipe out measurement  menu,tap to select or cancel the meaurement icon,it makes operation more convenient.

 Storage

No limitation to storage waveform,you can name the waveform by typing the soft keyboard.

Zoom
قابلیت زوم کردن همانند کوشی های لمسی

Flick left or right lightly to locate your wanted waveform,
it gets your waveform clearer quickly.

Reference waveform

You can set 4 sets reference waveform to compare,
which makes you work easier.

Math Function

5 Math operator:+,-,*,/,FFT.FFTcan add Rectangle,Hamming,Hanning,Blackman-Harris
window function.

Cursor

Tap cursor icon to open or close cursor function,tap to select or cancel vertical or horizontal cursor line,then flick longer cursor line screen left or right to fix your wanted waveform position easily.

Mouse Operation

Abundant operation,exept for multi-touch,user
can operate the oscilloscope by mouse connected
with USB port. Mouse operation brings you one
more option when measuring.

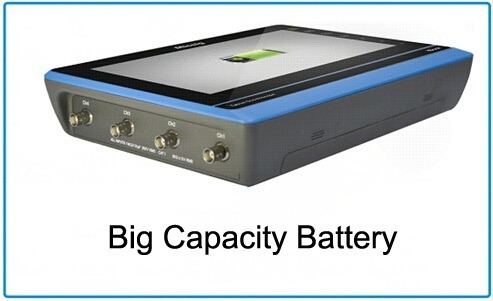

Bigger capacity Battery

      به همراه کلیه این اسیلوسکوپ ها یک باطری ارائه می گردد که قابلیت نگهداری شارژ و کار با دستگاه را به مدت کافی تامین می کند.
همچنین شرکت یک باطری بزرگتر که قابلیت شارژدهی به میزان خیلی بیشتر برای دستگاه ایجاد می کند را نیز به عنوان یک آپشن اختیاری برای افرادی که نیاز به آن را برای خود احساس می کنند فراهم آورده است که باید به طور جداگانه خرید بشود.


Operation Protection

Tap the right corner lock to open or close finger
operation,it makes your work more safe.





Tablet Oscilloscope tBook Series Specification
جدول ویژگیها و مشخصات اسیلوسکوپ های تبلت سری tBOOK

Model    TO102
 TO104 		 TO102A
 TO104A 		 TO152
 TO154 		   TO152A
  TO154A		 TO202
TO204		 TO202A
TO204A
Bandwidth 100MHz 100MHz 150MHz 150MHz 200MHz 200MHz
Risetime <=3.5ns <=3.5ns <=2.3ns <=2.3ns <=1.75ns <=1.75ns
Real time
sampling rate		 1GSa/s 2GSa/s 1GSa/s 2GSa/s 1GSa/s 2GSa/s
Memory depth 18Mpts 90Mpts 18Mpts 90Mpts 18Mpts 90Mpts
Waveform capture rate 250,000wfm/s 500,000wfm/s 250,000wfm/s 500,000wfm/s 250,000wfm/s 500,000wfm/s
Channels       2/4
Display screen     10.1"TFT LED Multi point touchalble capacitive screen,Resolution：1024*600
Operation      Mouse,Multi-touch:tap,swipe,pinch
Time base range     2ns/div to 1000s/div for TO***model, 1ns/div to 1000s/div for TO***A model
Vertical resolution      8bit
Vertical Scale      2mV/div to 5V/div
Triggger types     Edge,Pulse,Logic
Automatic measurements     Period, Frequency, Risetime, Falltime, Delay, PDC, NDC, PPW, NPW, BPW, POS, NOS, Phase, PKPK, Amp., Height, Low, Max, Min, RMS,
    CRMS, Mean, CMean
Math operation      +,-,*,/,FFT
FFT window function      Rectangular, Hamming, Hanning, Blackman
I/o port      USB Host, USB Device
Built-in storage      4G
Dimensions and weight      275mm*210mm*60mm，1770g



Standard Accessories
تجهیزات استاندارد همراه دستگاه

Item Description
USB Cable Connect scope with PC
Probe Standard passive, bandwidth and quantity depend on model
Power adapter For charging
USB calibration connect board Probe compensation
Documents Product Quick Guide, Safety Information,Packing List, Calibration Certificate, Quick Start


جدول ویژگیها و مشخصات اسیلوسکوپ های تبلت سری tBOOK

  Model Compare Bandwidth Rise time Real-time sampling rate Memory depth Waveform refresh rate

TO102/TO104

 100MHz 3.5ns 1GSa/s 18Mpts (optional 90M) 250,000wfms/s

TO102A/TO104A

 100MHz 3.5ns 2GSa/s 90Mpts 500,000wfms/s

TO152/TO154

 150MHz 2.3ns 1GSa/s 18Mpts(optional is 90Mpts) 250,000wfms/s

TO152A/TO154A

 150MHz 2.3ns 2GSa/s 90Mpts 500,000wfms/s

TO202/TO204

 200MHz 1.75ns 1GSa/s 18Mpts(optional is 90Mpts) 250,000wfms/s

TO202A/TO204A

 200MHz 1.75ns 2GSa/s 90Mpts 500,000wfms/s
